Натяжитель цепи трансмиссии Enduro/Kross AMG-3

Натяжитель цепи трансмиссии Enduro/Kross AMG-3 нужен для регулировки положения заднего колеса при настройке провиса приводной цепи. В таком механизме резьбовая регулировка позволяет постепенно смещать ось колеса и выставлять её положение с обеих сторон маятника. Правильная настройка помогает цепи идти по звёздам без перекоса. Натяжитель используют при регулировке привода, а заменяют при повреждении его корпуса, резьбы или упорных частей.

Конструкция и работа

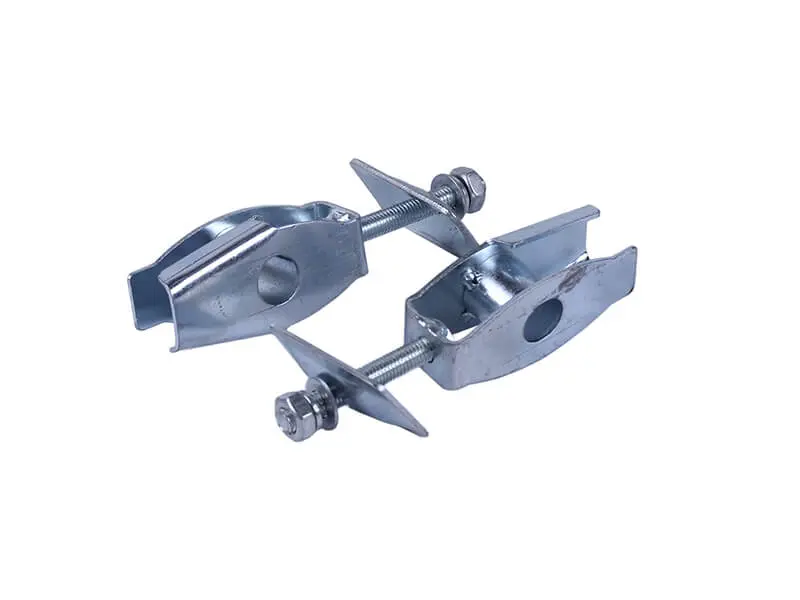

Конструкция включает фигурный корпус с отверстием под ось, резьбовой стержень, упорную пластину и гайки. Корпус располагается у оси колеса, а стержень с упором служит для изменения и удержания регулировочного положения. При вращении гаек меняется положение деталей относительно друг друга. Отверстие корпуса, его загибы и форма упора должны соответствовать посадочному месту: от этого зависит, сможет ли механизм двигаться в нужном направлении и опираться на предусмотренные поверхности.

Когда нужна замена

Повод осмотреть натяжитель — затруднённое вращение гаек, сорванные витки резьбы, погнутый стержень, трещины корпуса или деформированный упор. Повреждения могут появиться после удара, коррозии либо попытки регулировать колесо при затянутой оси. Если гайка проворачивается без перемещения или упор смещается под нагрузкой, точно выставить колесо становится сложно. При повторном изменении провиса стоит проверить также крепление оси и состояние цепи: замена натяжителя сама по себе не устраняет её износ.

Что сверить при подборе

Сравните снятую деталь с новой по форме корпуса, расположению и диаметру отверстия под ось, длине и направлению резьбового стержня. Проверьте ширину посадочной части, форму упорной пластины и место её контакта с маятником. Значение имеет и доступный ход регулировки: после установки должен оставаться запас для настройки провиса. Обозначение Enduro/Kross не заменяет сверку креплений на конкретном мотоцикле. Несовпадение геометрии может помешать посадке корпуса, сократить ход регулировки или заставить упор стоять с перекосом.

Установка и проверка

Зафиксируйте мотоцикл устойчиво и разгрузите крепление задней оси по порядку, предусмотренному для вашей техники. Перед снятием запомните расположение натяжителя, шайб и упоров. Очистите посадочные поверхности, осмотрите второй натяжитель и прилегающие участки маятника. Повреждённые гайки и шайбы стоит заменить одновременно; детали с сорванной резьбой не позволят надёжно сохранить настройку.

Установите натяжитель без перекоса, убедитесь, что корпус сел на место, а упор прилегает правильно. Регулируйте обе стороны согласованно, контролируя положение колеса и провис цепи по требованиям мотоцикла. Проверьте цепь в нескольких положениях колеса, поскольку её натяжение может быть неравномерным. После окончательной затяжки оси и фиксации регулировочных гаек повторите проверку. Чрезмерное натяжение увеличивает нагрузку на цепь и подшипники, а большой провис и перекос колеса ускоряют износ привода и могут привести к сходу цепи.
