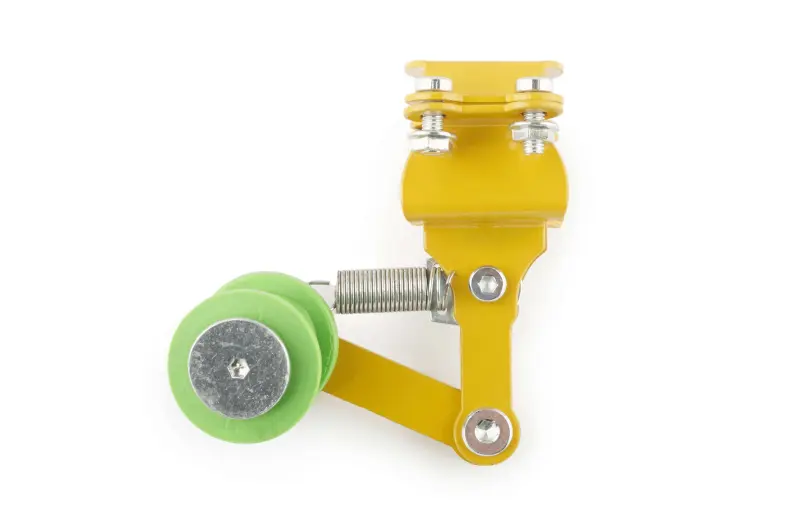

Универсальный роликовый натяжитель приводной цепи XJB, желтый

Универсальный роликовый натяжитель приводной цепи XJB

Натяжитель предназначен для цепной трансмиссии мототехники и помогает контролировать свободную ветвь приводной цепи во время движения. Подпружиненный рычаг прижимает ролик к цепи, выбирая часть изменяющейся слабины. Такое сопровождение особенно полезно при колебаниях подвески, смене нагрузки и сбросе газа, когда положение цепи относительно звезд постоянно меняется. Деталь не заменяет правильную регулировку привода, но дополняет ее: поддерживает цепь на заданной траектории и ограничивает чрезмерное провисание.

Конструкция и назначение

Модель XJB выполнена в желтом цвете и имеет роликовую конструкцию. В нее входят крепежная часть, поворотный рычаг, наружная пружина и направляющий ролик с центральным крепежом. Пружина создает усилие на рычаге, а ролик принимает контакт с движущейся цепью. Благодаря подвижной схеме натяжитель может реагировать на изменение положения цепи без жесткой фиксации ролика в одной точке.

Натяжитель применяют, когда свободная ветвь цепи заметно колеблется, провисает при изменении тяги или нуждается в дополнительном направлении между звездами. Исправный ролик должен свободно работать на креплении, а рычаг — перемещаться без перекоса и возвращаться под действием пружины. Деталь также рассматривают для замены, если у прежнего натяжителя появился люфт ролика, деформировался кронштейн, ослабла пружина либо цепь перестала удерживаться на нужной траектории.

Что проверить при подборе

Обозначение «универсальный» относится к типу исполнения, но не означает установку на любую модель без проверки. До покупки необходимо сопоставить конструкцию натяжителя со свободным местом возле цепного привода. Основными критериями являются способ и точка крепления, взаимное положение цепи и ролика, направление хода рычага, доступное пространство для пружины, а также отсутствие помех для полного перемещения подвески.

• Крепление: сравните конфигурацию установочной части и расположение крепежа с местом монтажа на вашей технике.
• Положение ролика: цепь должна проходить по его рабочей зоне без бокового смещения и перекоса.
• Размер цепи: проверьте соответствие ширины и профиля ролика используемой приводной цепи.
• Диапазон движения: рычагу необходим запас хода как при увеличении, так и при уменьшении слабины.
• Свободное пространство: во всех положениях подвески натяжитель не должен соприкасаться со звездой, колесом, шиной и соседними деталями.

Установка и проверка работы

Перед монтажом проверяют состояние самой цепи и звезд. Натяжитель не устраняет растяжение цепи, повреждение роликов, заедание звеньев или износ зубьев. Сначала выставляют предусмотренную производителем техники базовую слабину цепи, после чего выбирают положение натяжителя. Ролик располагают в одной плоскости с цепью, а крепление затягивают без перекоса кронштейна. Пружина и рычаг должны сохранять возможность свободного движения.

После установки цепную передачу медленно проворачивают вручную и контролируют прохождение цепи по центру ролика на полном обороте. Затем проверяют работу при разных положениях подвески: цепь не должна становиться чрезмерно натянутой, а ролик не должен доходить до механического упора. После первых поездок полезно повторно проконтролировать крепеж, положение кронштейна и отсутствие боковой выработки на ролике.

Желтый роликовый натяжитель XJB подойдет для ремонта или дооснащения цепного привода, если его крепежная схема, геометрия и рабочий диапазон соответствуют конкретной мототехнике. Точная проверка места установки до монтажа позволяет правильно расположить ролик и сохранить нормальную работу цепи во всем ходе подвески.
