Натяжитель цепи ГРМ Delta JS, 3 ролика и рычаг

Натяжитель цепи ГРМ Delta JS с тремя роликами и рычагом

Комплект предназначен для обслуживания цепного привода газораспределительного механизма мопеда Delta. Его задача — направлять цепь на участке прохождения через ролики, ограничивать ее провисание и поддерживать правильное положение относительно деталей привода. Это важно для согласованной передачи вращения между элементами ГРМ и стабильной работы механизма после ремонта.

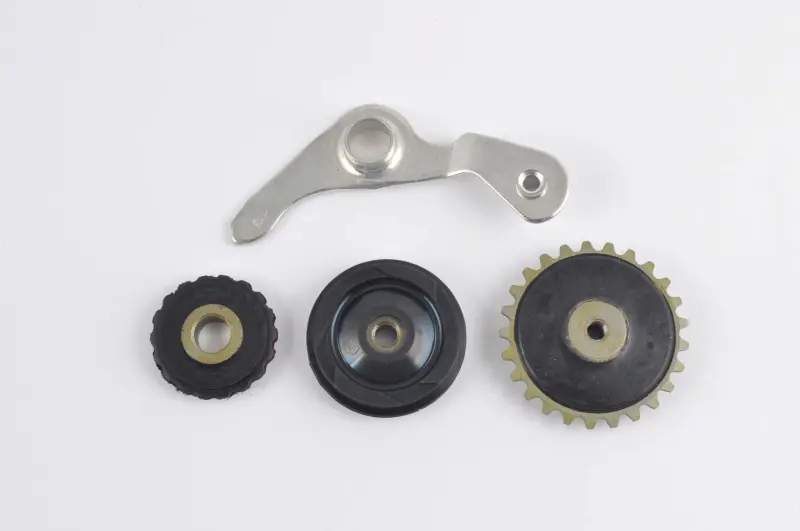

В состав входят три ролика разного исполнения и металлический рычаг. Такая конфигурация применяется в двигателях семейства Delta с соответствующей схемой натяжения цепи. Один из роликов имеет зубчатый наружный профиль, два других — гладкую рабочую поверхность; каждый компонент занимает свое место и не должен подбираться только по общему диаметру. Рычаг соединяет часть механизма натяжения и должен совпадать со штатной деталью по форме, расположению опорного отверстия и точке контакта.

Когда требуется замена

Проверить натяжитель стоит при появлении постороннего шума со стороны привода ГРМ, заметного люфта роликов, заедания при вращении, повреждения рабочих поверхностей или деформации рычага. Изношенный ролик может хуже направлять цепь, а увеличенный зазор в посадке нарушает ее положение. При разборке также оценивают состояние самой цепи, звездочек, направляющих, осей и крепежа: установка новых роликов не устраняет износ других деталей механизма.

Комплект удобен для ремонта, при котором требуется заменить сразу три ролика и рычаг, сохранив предусмотренную двигателем схему их расположения. Детали следует устанавливать только на соответствующие посадочные места. Перестановка роликов местами, использование неподходящей оси или перекошенная фиксация могут помешать свободному вращению и правильному прохождению цепи.

Как проверить совместимость

Обозначение Delta описывает семейство техники, внутри которого встречаются разные двигатели и модификации. Перед заказом сопоставьте комплект со снятыми деталями и конструкцией конкретного мотора. Для трех роликов сравните наружный профиль, диаметр, ширину, диаметр центрального отверстия и тип посадки. Для рычага проверьте общую форму, изгиб, положение большого опорного отверстия, расположение малого отверстия и расстояние между точками крепления.

• Назначение: направление и поддержание натяжения цепи газораспределительного механизма.
• Применение: мопеды семейства Delta с совпадающей трехроликовой схемой.
• Состав: три ролика различного исполнения и металлический рычаг.
• Марка изделия: JS.
• Ключевой критерий выбора: полное совпадение геометрии, посадочных отверстий и расположения деталей со штатным механизмом.

Рекомендации по установке

Работы проводят на остывшем двигателе с доступом к механизму ГРМ. До сборки посадочные места очищают, оси проверяют на выработку, а каждый ролик — на свободное вращение без перекоса и выраженного поперечного люфта. Положение цепи и роликов сохраняют по штатной схеме конкретного двигателя. Крепеж затягивают с моментом, предусмотренным документацией к мотору; универсальное значение для разных модификаций использовать не следует.

После установки необходимо вручную проверить свободное движение механизма и правильность прохождения цепи, а затем повторно проконтролировать фазы ГРМ. Если цепь вытянута, звездочки повреждены или посадочные оси имеют заметную выработку, эти неисправности устраняют одновременно. Такой подход помогает избежать повторной разборки и позволяет новому комплекту выполнять свою функцию без помех со стороны изношенных сопряженных деталей.
