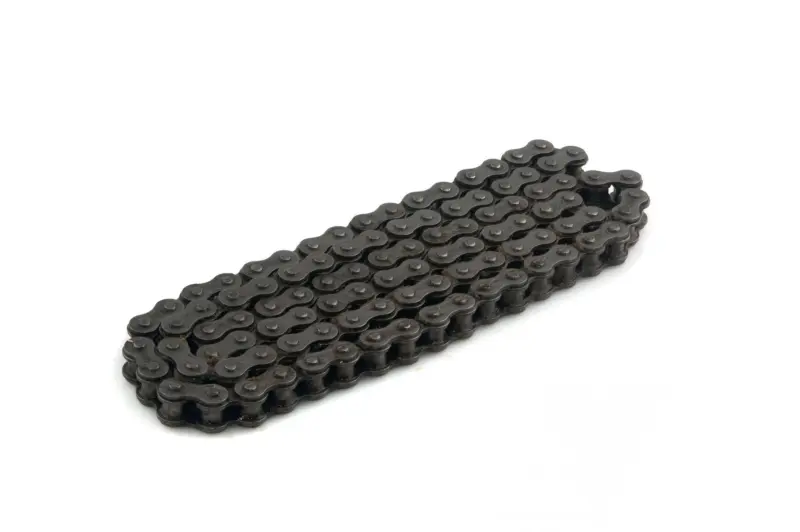

Цепь трансмиссии SENTONF 420-98L для Delta, Alpha

Цепь трансмиссии SENTONF 420-98L для Delta, Alpha передаёт вращение от ведущей звезды к заднему колесу. Она работает в зацеплении с двумя звёздами и передаёт тяговое усилие при разгоне и движении под нагрузкой. При замене нужно согласовать типоразмер и длину цепи с установленными звёздами: одного совпадения названия техники для правильного подбора недостаточно.

Размер и конструкция

Обозначение 420-98L указывает на типоразмер 420 и длину 98 звеньев. Шаг цепи — расстояние между центрами соседних шарниров — составляет 12,7 мм. При этом одинаковый шаг у разных типоразмеров ещё не означает взаимозаменяемость: цепь должна соответствовать звёздам также по ширине и геометрии зацепления.

Цепь имеет роликовую конструкцию с чередующимися внутренними и наружными звеньями. Шарниры позволяют ей огибать звёзды, а ролики входят во впадины между зубьями. Свободное движение каждого шарнира необходимо для ровного хода передачи. Если отдельные звенья заедают, натяжение при вращении колеса становится неравномерным и нагрузка на зубья возрастает.

Когда требуется замена

Проверить цепь стоит при частой необходимости подтягивания, рывках под нагрузкой, постороннем шуме и заметной разнице провисания на разных участках. Износ шарниров увеличивает общую длину цепи, поэтому регулировка со временем перестаёт помогать. Тугие звенья, повреждённые пластины или ролики также требуют внимания: одной смазкой механическое повреждение не устранить.

Вместе с цепью осмотрите обе звезды. Заострённые, загнутые и неравномерно изношенные зубья ухудшают зацепление и ускоряют износ новой цепи. При выраженной выработке цепь и звёзды меняют комплектом. Грязь, недостаток смазки, перекос заднего колеса и чрезмерное натяжение сокращают срок службы передачи, поэтому причину преждевременного износа нужно устранить при замене.

Что сверить при подборе

Сопоставьте маркировку снятой цепи с типоразмером 420 и проверьте число звеньев. Длину лучше проверять подсчётом, а не прикладыванием к вытянутой цепи. Если звёзды ранее заменяли на варианты с другим числом зубьев, дополнительно проверьте необходимую длину и запас перемещения задней оси. Слишком короткую цепь не удастся правильно установить и отрегулировать, а для слишком длинной может не хватить хода натяжителей.

Установка и проверка

Работайте при заглушённом двигателе и устойчиво закреплённой технике. Ослабьте крепление задней оси и натяжители, снимите старую цепь и очистите звёзды. Новую цепь проложите по штатному пути, проверяя посадку роликов между зубьями. Способ соединения и подходящий инструмент выбирайте по конструкции соединительного звена; фиксацию выполняйте по указаниям его изготовителя.

После установки выставьте заднее колесо без перекоса и отрегулируйте провисание по руководству техники, проверяя его в наиболее натянутом положении цепи. Прокрутите колесо вручную: цепь должна двигаться без закусывания и контакта с соседними деталями. Перетяжка нагружает шарниры и подшипники, а избыточная слабина может привести к ударам и сходу цепи. Завершите работу проверкой крепежа и смазкой, затем повторно проконтролируйте натяжение после начального пробега.
