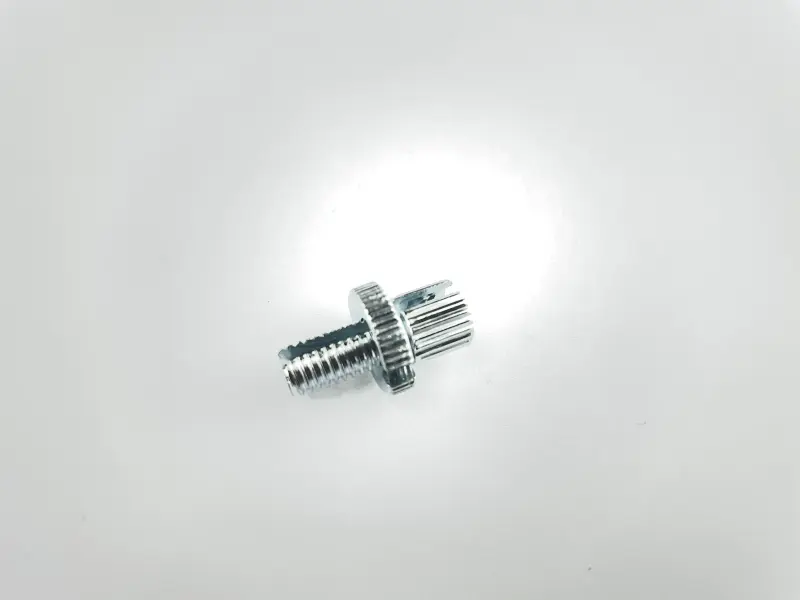

Натяжитель троса ИЖ MOZBA

Натяжитель троса ИЖ MOZBA

Компактная регулировочная деталь для тросового привода мотоциклов ИЖ Планета и ИЖ Юпитер. Натяжитель устанавливается в точке опоры оболочки троса и позволяет изменять ее положение относительно внутреннего троса. Такая регулировка помогает выставить требуемый свободный ход после монтажа нового троса, обслуживания привода или изменения положения регулировочных деталей.

Назначение и конструкция

Основу натяжителя составляет резьбовой корпус: его положение меняется вкручиванием или выкручиванием из ответной резьбы. На наружной части предусмотрена рифленая зона, за которую удобно удерживать и поворачивать деталь пальцами. Продольный паз обеспечивает прохождение внутреннего троса и позволяет совместить его с прорезью в месте установки. Такая компоновка характерна для механических приводов, где усилие от рычага или рукоятки передается гибким тросом в оболочке.

Натяжитель не заменяет сам трос и не устраняет повреждение его жилы или оболочки. Его задача — создать доступный диапазон регулировки после правильной установки всех частей привода. Поворот резьбового корпуса изменяет положение упора оболочки, благодаря чему можно убрать избыточную слабину или вернуть необходимый свободный ход. После настройки положение детали должно оставаться стабильным, а внутренний трос — перемещаться через паз без заедания и бокового пережатия.

Когда требуется замена

Новый натяжитель нужен, если резьба старой детали сорвана, корпус деформирован, края паза повреждены либо регулировка перестала надежно удерживаться. Проверка также уместна при замене троса, рычага или кронштейна: изношенная деталь может затруднять настройку даже при исправном новом тросе. Если прежний натяжитель выкручен почти полностью, но свободный ход остается слишком большим, сначала следует проверить правильность прокладки троса, посадку оболочки во всех упорах и соответствие самого троса мотоциклу.

Что сверить перед покупкой

• Модель мотоцикла. Для этой позиции подтверждено применение на ИЖ Планета и ИЖ Юпитер; особенности конкретной модификации и установленного привода следует учитывать отдельно.
• Резьбовую посадку. Сравните диаметр, шаг, длину резьбовой части и направление резьбы со снятой штатной деталью или ответным отверстием.
• Посадку оболочки. Наконечник оболочки должен ровно входить в предусмотренный упор и не опираться в него под углом.
• Паз для троса. Его ширина и направление должны соответствовать внутреннему тросу и прорези в рычаге либо кронштейне.
• Диапазон регулировки. После установки должен оставаться запас хода корпуса в обе стороны, а не только крайнее положение резьбы.

Установка и настройка

Перед монтажом очистите ответную резьбу и убедитесь, что в ней нет поврежденных витков. Вкручивайте натяжитель ровно, без перекоса и чрезмерного усилия. Совместите продольный паз с траекторией троса, установите наконечник оболочки в упор и проверьте свободное перемещение внутренней жилы. Если деталь не входит в резьбу от руки на первых витках, установку следует остановить и повторно сравнить параметры посадки.

Первичную настройку удобно начинать со среднего положения, сохраняя возможность последующей коррекции. После регулировки несколько раз полностью приведите соответствующий орган управления в действие, убедитесь в плавном возврате и повторно проверьте свободный ход по руководству конкретной модели ИЖ. Деталь подходит для планового обслуживания и ремонта тросового привода, когда требуется восстановить штатную возможность точной механической настройки без переделки посадочного места.
