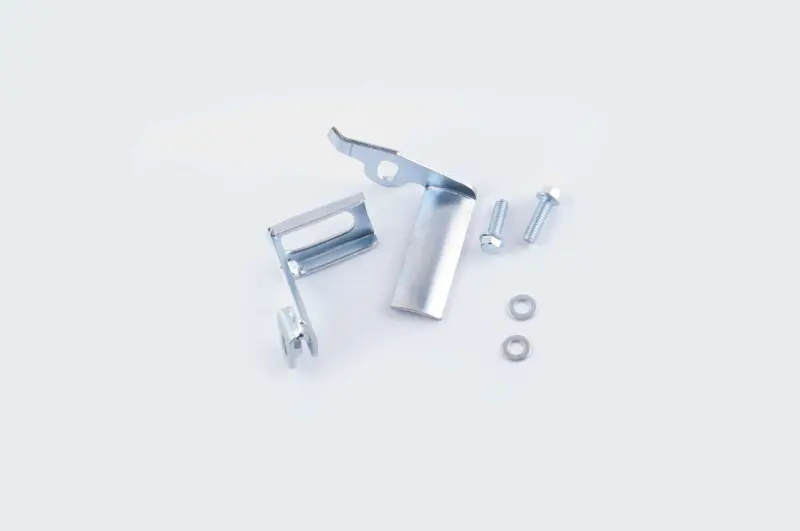

Направляющие ремня двигателя мотоблока 168F/170F (6,5/7 л.с.) DIGGER

Направляющие ремня двигателя мотоблока 168F/170F DIGGER

Комплект предназначен для обслуживания ременного привода мотоблоков и культиваторов с бензиновыми двигателями 168F и 170F мощностью 6,5 или 7 л.с. Направляющие устанавливаются со стороны двигателя и задают положение ремня относительно шкива. Они помогают сохранять предусмотренную траекторию ремня при работе привода, включении и выключении передачи, поэтому исправность и правильное расположение этих деталей важны для стабильной работы ременного механизма.

Конструкция включает несколько направляющих разной формы. Изгибы, отверстия и посадочные участки рассчитаны на свои места возле двигателя и его шкива. Детали используются совместно: каждая ограничивает перемещение ремня на соответствующем участке. Такая конфигурация отличается от направляющих, устанавливаемых на стороне редуктора, поэтому при выборе необходимо учитывать не только обозначение двигателя, но и расположение заменяемого комплекта.

Когда требуется замена

Проверить направляющие стоит, если ремень уходит в сторону, нестабильно располагается возле шкива, задевает соседние детали либо после обслуживания привода не удается восстановить его правильную траекторию. Поводом для замены также служат деформированные кронштейны, разбитые крепежные отверстия, поврежденные кромки и утраченные детали комплекта. Новые направляющие не устраняют износ ремня или шкивов, поэтому состояние всех компонентов ременной передачи оценивают вместе.

Что проверить перед выбором

• Двигатель: комплект относится к бензиновым одноцилиндровым четырехтактным двигателям 168F и 170F с воздушным охлаждением.
• Мощность: заявленный диапазон — 6,5 и 7 л.с.
• Место установки: это направляющие со стороны двигателя, а не отдельный комплект для редуктора.
• Конфигурация: сравните количество направляющих, форму каждого изгиба, расположение отверстий и точки крепления со снятыми деталями.
• Компоновка техники: на мотоблоках с одинаковым обозначением двигателя могут применяться разные рамы, шкивы и схемы ременного привода.

Маркировка 168F или 170F подтверждает типоразмер двигателя, но сама по себе не описывает всю трансмиссию мотоблока. Для точного подбора сопоставляют сторону установки, взаимное расположение шкива и креплений, форму старых направляющих и свободное пространство под защитным кожухом. Особенно внимательно это делают после замены двигателя, шкива, рамы или других деталей привода.

Установка и проверка

Перед монтажом очищают места крепления и проверяют, нет ли деформации основания. Направляющие устанавливают в тех же положениях и ориентации, которые предусмотрены конструкцией конкретного мотоблока. Они не должны прижимать ремень к шкиву постоянно, пережимать его боковые поверхности или касаться движущихся частей в непредусмотренных точках. Крепеж затягивают равномерно, не допуская смещения кронштейнов.

После сборки вручную проверяют свободный ход привода и положение ремня при включенном и выключенном механизме натяжения. Затем контролируют, остается ли ремень на заданной траектории, не касается ли кромок направляющих и защитного кожуха. Если положение отличается от штатного, следует повторно проверить ориентацию деталей, геометрию креплений, состояние ремня, соосность шкивов и регулировку натяжения. Такой комплексный осмотр помогает установить комплект по назначению и не маскировать неисправность другого компонента привода.
