Коленвал 178F (6 л.с.) для генератора, под конус Ø20/26 мм AMG

Коленвал для двигателя 178F (6 л.с.) в генераторном применении, с конусной посадкой Ø20/26 мм. Он принимает усилие от поршня через шатун и преобразует возвратно-поступательное движение во вращение. При замене важны не только обозначение двигателя, но и геометрия концов вала: от неё зависят посадка сопрягаемых деталей и правильная сборка. Обозначение изделия — AMG.

Конструкция и посадка

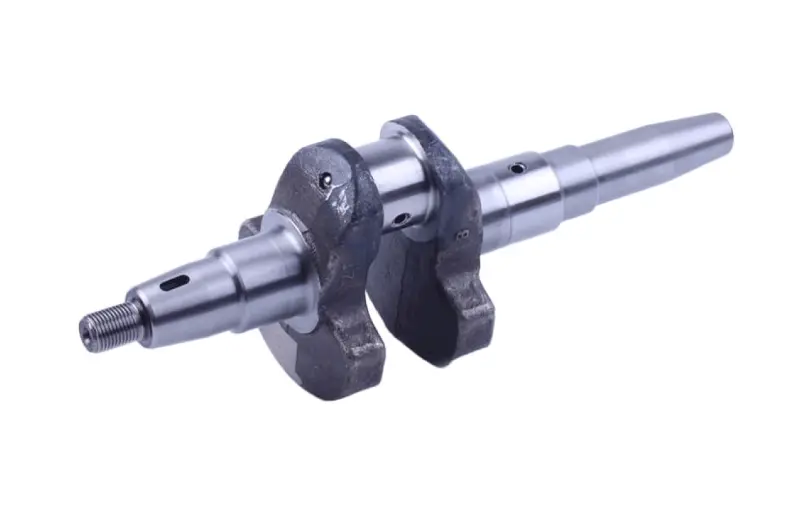

Вал имеет смещённую относительно оси вращения шатунную шейку, щёки с противовесами и ступенчатые посадочные участки. На одном конце предусмотрены наружная резьба и шпоночный паз, противоположный конец выполнен под конус. Противовесы участвуют в уравновешивании вращающихся и движущихся деталей, а состояние шеек влияет на зазоры и работу подшипниковых сопряжений.

Конус должен совпадать с ответной посадкой по форме и размерам. Обозначение Ø20/26 мм нужно сверять вместе с длиной конусного участка: одинаковые диаметры сами по себе ещё не обеспечивают правильного прилегания. При несовпадении деталь может упереться раньше нужного положения или закрепиться с перекосом, что приведёт к биению и повреждению посадки.

Когда требуется замена

Повод проверить коленвал — стук в нижней части двигателя, увеличенный люфт в сопряжении с шатуном, заметное биение или повреждение крепёжного конца. При разборке обращают внимание на задиры шеек, следы перегрева, выработку посадок, состояние резьбы и кромок шпоночного паза. Такие повреждения могут возникать при недостатке смазки, попадании загрязнений, перегрузке или ослаблении крепления сопрягаемой детали.

Один только шум не доказывает неисправность вала. Решение о замене принимают после осмотра и измерений: проверяют шейки, биение, состояние опор и шатуна. Если изношено сопряжение, установка нового коленвала без проверки ответной детали может сохранить люфт и ускорить повторный износ.

Что сверить при подборе

• Обозначение двигателя и устройство снятого коленвала.
• Общую длину, расположение уступов и расстояния между посадочными участками.
• Диаметры и ширину коренных и шатунной шеек.
• Размеры и длину конуса, расположение шпоночного паза.
• Диаметр, шаг и длину резьбы, расположение отверстий и каналов.

Сравнивать лучше по очищенной снятой детали с помощью измерительного инструмента. Особое внимание уделяют поверхностям, которые задают положение вала в картере: ошибка в длине посадки или расположении уступа способна нарушить осевой зазор даже при совпадении основных диаметров.

Особенности установки

Замена требует разборки двигателя и доступа к коленвалу. Перед сборкой проверяют подшипники, сальники, шатун и его сопряжение с шейкой; изношенные детали заменяют. Посадочные поверхности и масляные каналы очищают, трущиеся поверхности смазывают согласно порядку сборки двигателя. Усилие при установке подшипников передают через соответствующее кольцо, не через тела качения.

При сборке выдерживают предусмотренные двигателем метки, зазоры и моменты затяжки. Конусные поверхности подготавливают по требованиям соединения, крепёж затягивают без попыток компенсировать несовпадение посадки усилием. До запуска проверяют свободное вращение вала, отсутствие заеданий и осевой зазор. Если вал вращается туго, причину устраняют до пуска.
