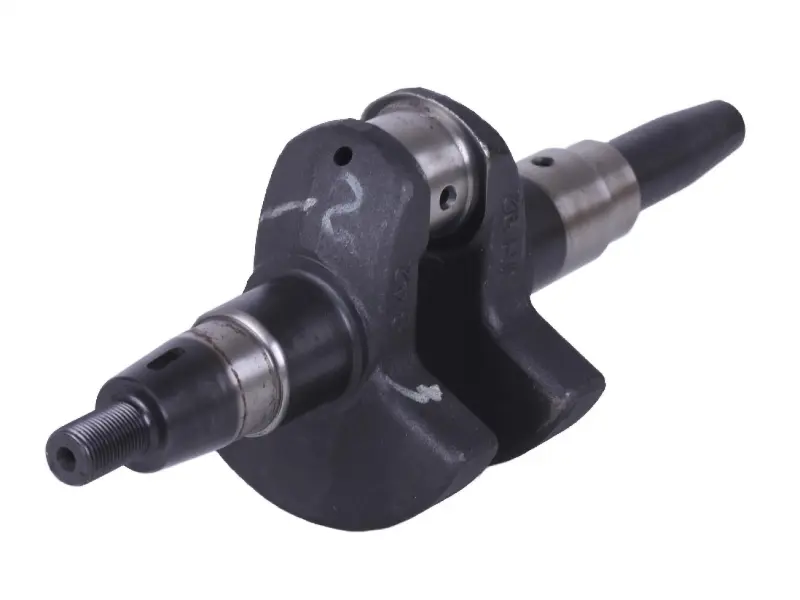

Коленвал 188D голый под конус AMG-5

Коленвал 188D голый под конус AMG-5 — деталь двигателя мотоблока или бензогенератора, которая принимает усилие от поршня через шатун и превращает его в вращение. Вал работает внутри картера: коренные шейки служат опорами, а смещённая относительно оси шатунная шейка задаёт движение шатуна. От состояния этих поверхностей зависят зазоры в сопряжениях, плавность вращения и способность двигателя работать под нагрузкой.

Конструкция и исполнение

Исполнение «голый под конус» предназначено для подбора вала с коническим присоединительным концом. У коленвала есть щёки с противовесами, обработанные посадочные поверхности, отверстия и резьбовой конец. Противовесы участвуют в уравновешивании движущихся деталей. Конус должен точно совпадать с ответной посадкой: крепёж удерживает соединение, но не исправляет несовпадение геометрии. Если сопряжение прилегает неправильно, возможны биение, ослабление крепления и повреждение посадочных поверхностей.

Когда требуется замена

Поводом для проверки коленвала становятся стук из нижней части двигателя, заметный люфт в сопряжении с шатуном, вибрация или затруднённое вращение после повреждения двигателя. Эти признаки сами по себе ещё не определяют виновника: при разборке проверяют вал, опоры и шатун. На снятой детали ищут задиры, глубокие риски, следы перегрева, повреждения резьбы и конуса. Износ шеек и биение оценивают измерительным инструментом, поскольку гладкая на ощупь поверхность не подтверждает правильный размер.

Что сверить при подборе

Обозначение 188D — отправная точка для сравнения, а окончательный подбор делают по снятому коленвалу и устройству двигателя. Сверьте общую длину, диаметры и ширину шеек, расположение уступов, форму обоих концов и параметры резьбы. Отдельно проверьте длину и геометрию конуса, расположение отверстий, пазов и посадок сопряжённых деталей. Ошибка в одном из этих мест может помешать сборке даже при сходной форме щёк.

Также нужно сопоставить шатунную шейку и её смещение относительно оси коренных шеек. Это смещение связано с ходом поршня, поэтому выбирать вал только по наружным габаритам нельзя. Размеры посадок должны соответствовать опорам, шатуну и уплотнениям конкретного двигателя. Снятые детали удобно использовать для первичного сравнения, но изношенные поверхности не стоит принимать за эталон: контрольные размеры и допустимые зазоры берут из документации двигателя.

Особенности установки

Замена требует разборки двигателя и доступа к картеру. До сборки очищают сопрягаемые поверхности и масляные каналы, осматривают опоры коленвала, шатун, сальники и крепёж. Детали с износом или повреждениями меняют, а состояние прокладок проверяют с учётом требований к повторному использованию. Сохранённый изношенный шатун или повреждённая опора могут быстро испортить новый вал.

При монтаже смазывают трущиеся поверхности согласно требованиям двигателя, соблюдают положение сопряжённых деталей и меток привода газораспределения. Посадки собирают подходящим инструментом, без ударов по резьбе и шейкам. Крепления затягивают с предписанным моментом, проверяют зазоры и свободное вращение механизма вручную. Заедание или необычное сопротивление устраняют до запуска: принудительная сборка с перекосом может повредить вал, опоры и картер.
