Замок зажигания GN 2-3,5 KW BEST

Замок зажигания GN 2-3,5 KW BEST служит для управления включением и отключением зажигания ключом. Внутри такого замка поворот личинки переключает контакты, от которых зависит работа подключённых проводов управления двигателем. Сам замок не создаёт искру: его задача — переключать режимы согласно схеме техники. При замене нужно подобрать одновременно подходящее крепление и правильное подключение.

Конструкция и причины замены

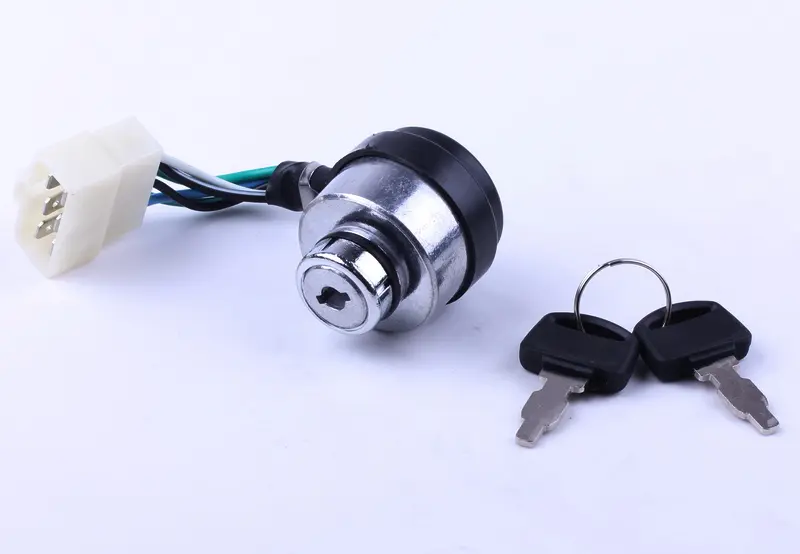

Замок имеет цилиндрический корпус с выступающей личинкой, заднюю контактную часть и выведенные провода с прямоугольной соединительной колодкой. Такое устройство требует места не только под корпус, но и за панелью: жгут должен укладываться без натяжения, а разъём — оставаться доступным для соединения. При подборе учитывают положение замка в панели и пространство вокруг его задней части.

Поводом для проверки становятся заедание ключа, нечёткая фиксация положений, чрезмерный люфт личинки или перебои, возникающие при лёгком движении ключа. Изношенные контакты могут давать нестабильное включение, а повреждённый корпус — плохо удерживаться в посадочном месте. Однако похожие симптомы вызывают окисленные клеммы, ослабленный разъём и обрыв провода возле выхода из корпуса. Поэтому сначала осматривают соединение и проводку, чтобы замена устраняла причину неисправности.

Что сверить со снятым замком

Сравните форму корпуса, диаметр посадочной части, способ фиксации и длину выступающей личинки. Новый замок должен закрепляться без перекоса и не мешать повороту ключа. Проверьте также длину проводов, форму колодки, расположение её направляющих и контактов. Одинаковый внешний контур разъёмов ещё не означает одинакового назначения выводов; цвет изоляции тоже не заменяет проверку подключения.

Отдельно сопоставьте количество и последовательность положений ключа, а также то, какие контакты соединяются в каждом положении. Это проверяют по схеме техники и исправному образцу либо прозвонкой отключённого замка. Если старый замок неисправен, его показания нельзя принимать за единственный ориентир. Несовпадение схемы переключения может привести к отказу включения или остановки двигателя, а ошибочное соединение проводов — к короткому замыканию и повреждению проводки.

Установка и проверка

Работайте при остановленном двигателе и отключённом питании; при наличии аккумулятора отсоедините его минусовую клемму. До снятия зафиксируйте расположение проводов и крепления. Разъединяйте колодку за корпус, не тяните за жгут. После освобождения крепежа извлеките старый замок, очистите посадочное место и осмотрите панель: трещины и разбитое отверстие мешают надёжной фиксации даже исправной детали.

Закрепите новый замок без чрезмерного усилия, уложите провода вдали от острых кромок, нагревающихся и движущихся частей. Подгоревшие клеммы и повреждённую ответную колодку заменяют вместе с неисправным замком, иначе плохой контакт останется. После подключения проверьте свободный ход ключа, фиксацию положений и работу предусмотренных режимов, включая остановку двигателя. Корпус не должен проворачиваться в панели, а провода — натягиваться при пользовании ключом.
