Замок зажигания (голый) Suzuki AD50 EVO

Замок зажигания (голый) Suzuki AD50 EVO служит для включения и выключения зажигания ключом. Он объединяет механическую часть, в которую вставляется ключ, и контактную часть, переключающую соединения проводки при повороте. От исправности замка зависит, удастся ли включить зажигание и будет ли оно оставаться включённым без перебоев. Замок не создаёт искру сам: его задача — управлять включением системы.

Конструкция и причины замены

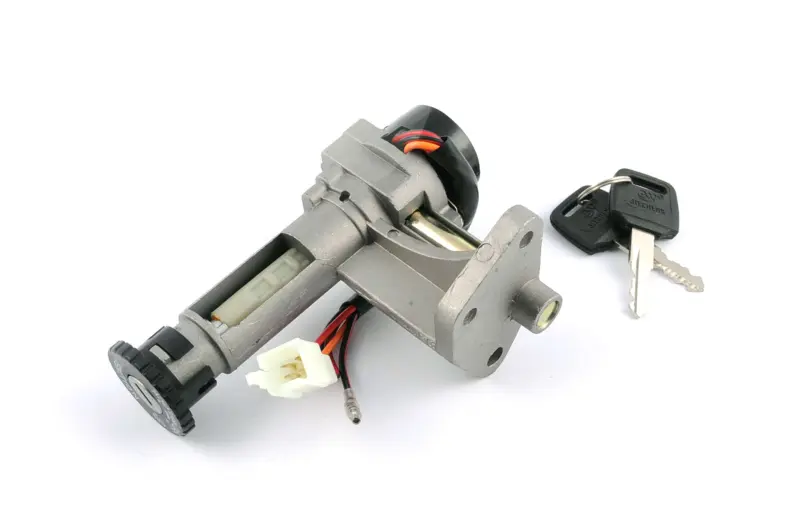

Корпус имеет вытянутую форму, крепёжную площадку с отверстиями и выступающие части механизма. От контактной части отходят провода; предусмотрены колодка подключения и отдельный провод с наконечником. При подборе имеют значение и посадка корпуса, и подключение: деталь должна занять своё место без перекоса, а проводка — подойти к штатным соединениям без натяжения.

Поводом проверить замок становятся заедание ключа, затруднённый поворот, нечёткая фиксация положений или необходимость шевелить ключ для включения зажигания. Механическая часть изнашивается от длительной эксплуатации, загрязнения и попыток провернуть ключ с усилием. Контакты и соединения могут повреждаться из-за влаги, окисления и нагрева. Трещины корпуса, следы взлома и повреждённое крепление также требуют внимания: такой замок может смещаться при каждом повороте ключа.

Что сверить при подборе

Сравнивайте замену со снятым замком целиком, а не только по лицевой части. Проверьте форму и длину корпуса, расположение крепёжных отверстий, выступов и выходов проводов. Убедитесь, что после установки к ключу сохранится нормальный доступ, а корпус не будет упираться в облицовку или соседние детали. Несовпадение посадки нельзя исправлять затягиванием крепежа с усилием: это создаёт перекос и может повредить крепёжные участки.

• Сопоставьте форму колодки, её направляющие, число и расположение контактов.
• Проверьте отдельные выводы и возможность уложить провода по штатному пути.
• Сверьте положения ключа и функции, которые выполняет прежний замок.
• Уточните соответствие выводов схеме подключения техники: одинакового цвета проводов недостаточно.

Установка и проверка

Работу выполняют при отключённом аккумуляторе, если он установлен. До снятия полезно зафиксировать подключение и прокладку проводов. Освободите доступ к креплению, разъедините колодки за их корпуса и снимите замок, не вытягивая его за жгут. Осмотрите ответные контакты, изоляцию и крепления рядом: обгоревшая колодка или перетёртый провод способны вызвать перебои даже после замены замка. Повреждённые соединения нужно восстановить до подключения новой детали.

Сначала установите корпус без окончательной затяжки и убедитесь, что он сел ровно. Закрепите замок и уложите провода так, чтобы их не пережимала облицовка и не тянуло при движении руля. После подключения проверьте свободный ход ключа, переключение положений, включение и выключение зажигания. Если предусмотрена блокировка руля, её проверяют отдельно на неподвижной технике. Неверное соединение выводов может привести к отказу запуска или повреждению проводки; тугой поворот ключа после установки требует проверки посадки, а не дополнительного усилия.
