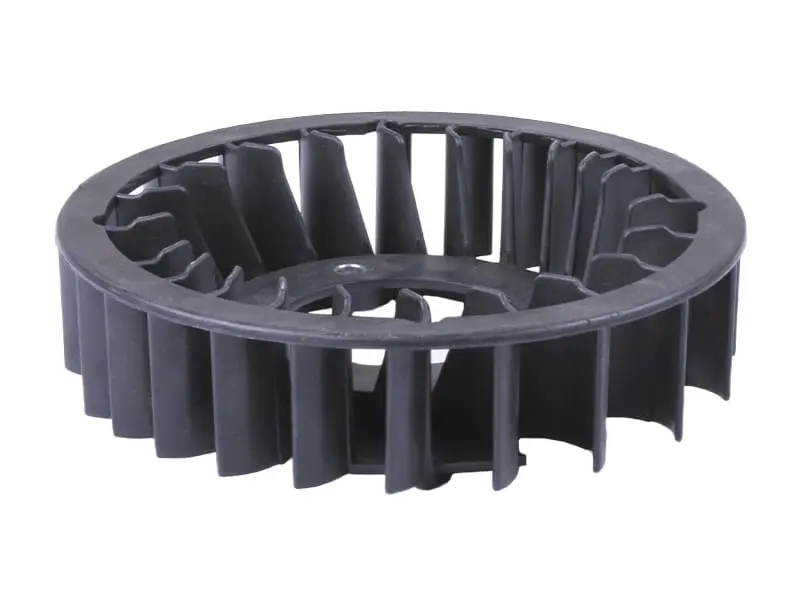

Вентилятор статора бензогенератора 3.2KW/3.8KW AMG

Назначение и конструкция

Вентилятор статора бензогенератора 3.2KW/3.8KW AMG служит для обдува генераторной части. При вращении крыльчатка создаёт поток воздуха, который помогает отводить тепло от обмоток и окружающих деталей. Исправный вентилятор особенно важен при длительной работе под нагрузкой: повреждённые лопасти или неправильная посадка могут ухудшить охлаждение и вызвать вибрацию.

Крыльчатка имеет кольцевую форму с лопастями по окружности и центральной посадочной частью. Наружное кольцо соединяет края лопастей. Для правильного подбора важны не только общий диаметр, но и высота крыльчатки, профиль лопастей и геометрия крепления. Даже близкая по внешнему виду деталь может задевать кожух или не занять нужное положение при сборке.

Когда требуется замена

Повод осмотреть вентилятор — появление постороннего шума со стороны генераторной части, следов касания кожуха или заметной вибрации. При разборке проверяют лопасти, наружное кольцо и места крепления. Трещины, сколы, деформация и разбитая посадка служат причинами замены. Такие повреждения могут возникать при попадании постороннего предмета, ударе во время разборки или работе с ослабленным креплением. Сам по себе шум ещё не указывает на неисправность крыльчатки: рядом стоит проверить крепёж и отсутствие люфта вращающихся деталей.

Что сверить при подборе

Обозначения 3.2KW/3.8KW соответствуют мощности 3,2/3,8 кВт, но одной мощности бензогенератора для подбора недостаточно. Сравните снятый вентилятор с заменой по наружному диаметру, общей высоте, форме и размеру посадки. Сверьте число и расположение крепёжных отверстий, если они используются в вашей конструкции, а также расстояние от посадочной поверхности до краёв лопастей. Профиль и ориентация лопастей должны соответствовать штатной крыльчатке.

Оцените и свободное пространство вокруг вентилятора: после установки он должен проходить внутри кожуха без касания неподвижных частей. Сохраните снятую деталь до окончания сборки — по ней удобнее проверить положение креплений и глубину посадки. Если старая крыльчатка сильно разрушена, ориентируйтесь также на сопрягаемые поверхности и документацию конкретного генератора. Попытка компенсировать несовпадение дополнительными шайбами или доработкой посадки может привести к перекосу и биению.

Установка и проверка

Замену выполняют на остановленном и остывшем генераторе, исключив случайный запуск. До снятия запомните положение крыльчатки и порядок расположения крепежа и дистанционных деталей, если они предусмотрены. После демонтажа удалите обломки и загрязнения из зоны вентилятора, осмотрите кожух, посадочное место и крепления. Повреждённый крепёж заменяют, а причину касания или люфта устраняют до установки новой крыльчатки.

Вентилятор устанавливают без ударов по лопастям и затягивают крепление по требованиям конкретного генератора. До запуска проверяют свободное вращение доступным для этой конструкции способом, затем возвращают защитные детали на место. При пробном пуске обращают внимание на скрежет, стук и вибрацию; при их появлении двигатель останавливают и проверяют сборку. Неправильная посадка способна повредить новую крыльчатку и кожух, а нарушенный обдув — привести к перегреву генераторной части.
