Направляющие втулки клапанов Delta JING

Направляющие втулки клапанов Delta JING предназначены для ремонта головки цилиндра. Они удерживают стержни клапанов по оси и направляют их при открытии и закрытии. От состояния направляющей зависит, насколько точно клапан возвращается к седлу. Втулка также участвует в отводе тепла от стержня к головке, поэтому при ремонте важны и внутренний зазор, и плотность посадки самой направляющей.

Конструкция и причины замены

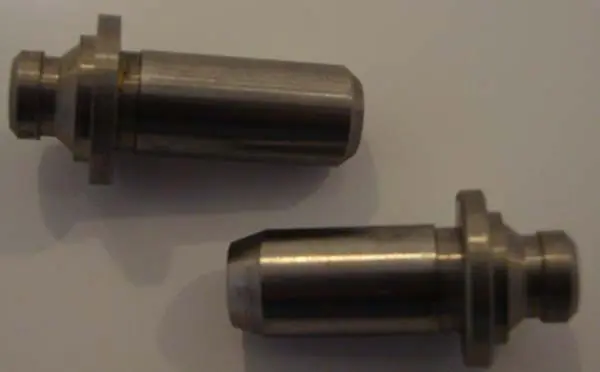

Втулки имеют вытянутый цилиндрический корпус, выступающий буртик и ступенчатую наружную часть. Эти участки нужно сопоставлять со снятыми деталями: одинаковой общей формы недостаточно для правильной посадки. Направляющая работает в паре со стержнем клапана, а её внутреннее отверстие должно обеспечивать свободное движение без избыточного бокового люфта.

При износе отверстия клапан получает возможность отклоняться от своей оси. Это мешает стабильному прилеганию к седлу и может сопровождаться повышенным расходом масла, дымом из выхлопа и отложениями на клапане. Такие симптомы бывают и при других неисправностях, поэтому основанием для замены служит проверка зазора. Задиры, повреждение втулки и ослабление её посадки в головке также требуют внимания. Установка нового клапана сама по себе не устраняет износ направляющей.

Что сверить при подборе

Сравните наружный диаметр посадочной части, общую длину, внутренний диаметр, положение буртика и размеры ступеней. Отдельно проверьте диаметр стержня клапана, с которым будет работать втулка. Изношенное отверстие старой детали нельзя принимать за размер новой: результаты измерений сопоставляют с требованиями к конкретной головке цилиндра. Если посадочное гнездо уже ремонтировали, его фактический размер особенно важен.

Уточните, одинаковые ли направляющие предусмотрены для впускного и выпускного клапанов вашего двигателя. Сопоставьте выступание втулки со стороны пружины и со стороны канала, а также участок сопряжения с маслосъёмным колпачком, если он предусмотрен конструкцией. Ошибка по длине или форме ступени может помешать правильной сборке даже при подходящем посадочном диаметре.

Особенности установки

Замену выполняют на разобранной головке цилиндра. После снятия клапанов проверяют их стержни, сёдла и посадочные гнёзда направляющих. Старую втулку удаляют с опорой головки и подходящей оправкой; подготовку головки и направление выпрессовки выбирают по ремонтной документации двигателя. Новую направляющую устанавливают с заданной глубиной и натягом. Удары по тонкой выступающей части могут деформировать деталь или повредить посадочное место.

После запрессовки измеряют отверстие и рабочий зазор со стержнем: посадка может изменить внутренний размер. При необходимости отверстие доводят предназначенным для этого инструментом. Затем проверяют соосность направляющей и седла, прилегание клапана и свободу его хода. Одной притиркой нельзя исправить смещение осей. Заодно осматривают клапаны и заменяют изношенные маслосъёмные колпачки, если они установлены.

Слишком малый зазор грозит заеданием клапана при нагреве, слишком большой — боковым люфтом и ускоренным износом. Недостаточный натяг может привести к смещению втулки в головке. Поэтому итоговая проверка размеров и посадки обязательна; работу с направляющими лучше поручить мастерской, у которой есть измерительный инструмент и оборудование для обработки головок цилиндров.
