Звезда задняя Delta 420-38T DGH

Задняя звезда Delta 420-38T DGH предназначена для цепной передачи: она принимает усилие от цепи и передаёт вращение заднему колесу. Обозначение 420 указывает типоразмер цепи с шагом 12,7 мм, а 38T означает 38 зубьев. Эти параметры нужны для подбора пары «цепь — звезда» и сохранения нужного передаточного отношения. Звезду меняют при износе зубьев, повреждении крепления или деформации, которая мешает цепи двигаться ровно.

Конструкция и работа

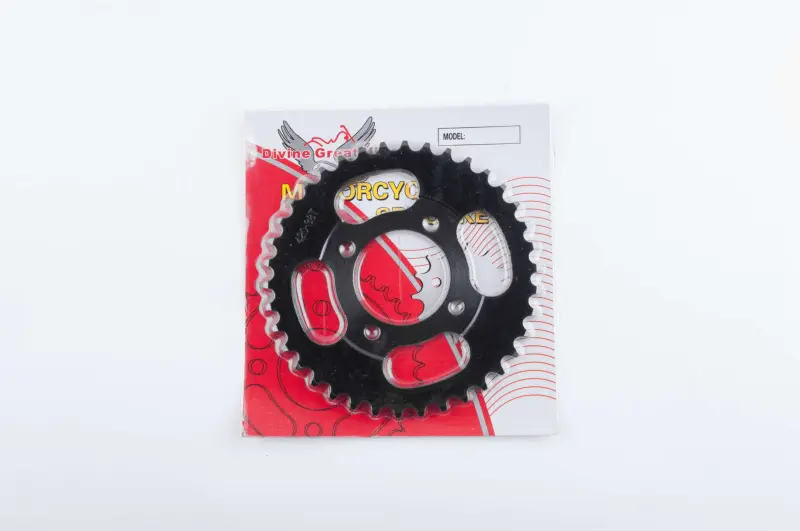

У звезды чёрная поверхность, центральное посадочное отверстие, четыре отверстия крепления и крупные фигурные вырезы. По наружному краю расположены зубья, между которыми укладываются ролики цепи. Посадка на держателе и расположение крепежа должны обеспечивать соосность с колесом. Даже при подходящем числе зубьев несовпадение посадки или смещение плоскости зубчатого венца приводит к перекосу передачи и ускоренному износу.

Когда нужна замена

Проверьте профиль зубьев: у изношенной звезды они становятся заострёнными, несимметричными, загибаются в сторону нагрузки. Сколы, трещины и вытянутые крепёжные отверстия также служат поводом для замены. Рывки при движении, посторонний шум и неравномерное натяжение цепи требуют проверки всей цепной пары: причиной может быть как звезда, так и сама цепь. Продолжительная работа с растянутой цепью ускоряет выработку зубьев, а грязь и недостаток смазки усиливают износ контакта.

Что сверить при подборе

Сравните со снятой звездой типоразмер цепи, число зубьев, диаметр центрального отверстия, количество и диаметр крепёжных отверстий, расстояния между их центрами. Отдельно проверьте толщину детали в зоне крепления и положение зубчатого венца относительно посадочной поверхности. Одного совпадения шага цепи недостаточно: цепи разных типоразмеров с одинаковым шагом могут отличаться шириной, поэтому подбирать их только по расстоянию между роликами нельзя.

Если прежняя звезда имела другое число зубьев, установка 38T изменит передаточное отношение и может потребовать другой длины цепи. Убедитесь, что диапазона регулировки заднего колеса хватит для правильного натяжения. Осмотрите ведущую звезду и цепь: заметно изношенные детали разумно менять вместе, иначе старая цепь быстро выработает профиль новой звезды. Проверяйте также крепёж и посадочное место — люфт нельзя устранять одной лишь сильной затяжкой.

Особенности установки

Зафиксируйте технику, ослабьте цепь и снимите детали, закрывающие доступ к креплению звезды, в порядке, предусмотренном конструкцией. Очистите посадочную поверхность и установите новую звезду с сохранением правильного положения относительно цепи. Крепёж затягивайте равномерно, с моментом по руководству к технике; предусмотренные стопорные элементы должны быть восстановлены. После сборки выставьте колесо без перекоса и отрегулируйте свободный ход цепи. Вручную проверните колесо на полный оборот: цепь должна входить в зацепление без заеданий, а её натяжение проверяют в наиболее тугом положении. Боковое биение или попытка цепи уйти с зубьев требуют устранения причины до поездки.
