Кронштейн для дуг Alpha с креплениями JING

Кронштейн для дуг Alpha с креплениями JING служит для закрепления дуг на мопеде. Он удерживает соединение в заданном положении и передаёт нагрузку между дугой и местом её крепления. Такую деталь меняют, если прежний кронштейн погнут, треснул или перестал удерживать дугу без люфта. При восстановлении крепежа важно проверить не только саму планку, но и состояние обеих соединяемых частей.

Как устроено крепление

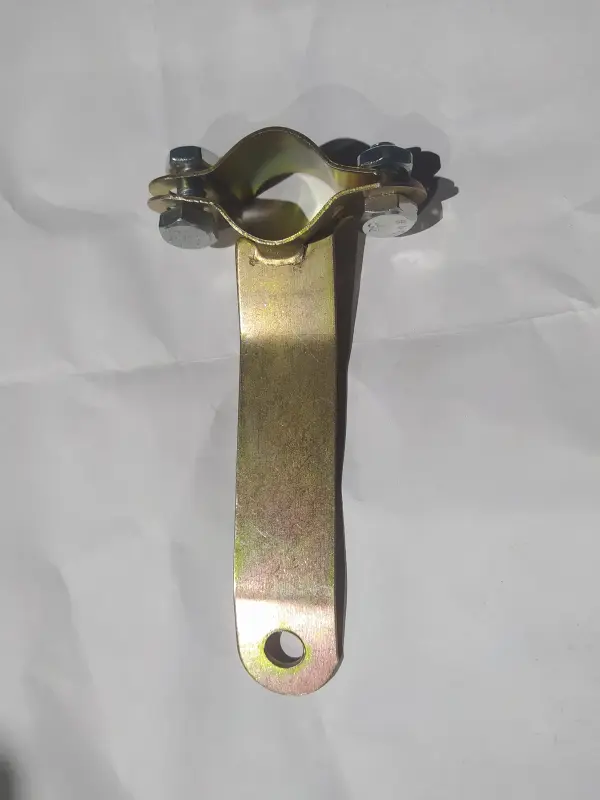

Конструкция объединяет продолговатую плоскую планку с круглым отверстием на конце и разъёмный хомут с двумя боковыми болтовыми соединениями. Хомут охватывает трубчатую часть, а отверстие планки служит для соединения с ответной точкой крепления. При подборе имеют значение и форма охвата, и положение отверстия: совпадения только одного из этих элементов недостаточно.

Кронштейн поставляется с креплениями. В конструкции различимы планка, ответная часть хомута, два болта и гайки. Перед сборкой проверьте состояние резьбы и опорных поверхностей крепежа: заедание гайки или повреждённые витки мешают правильно затянуть соединение. Саму планку не стоит использовать как рычаг для выравнивания дуги.

Когда нужна замена

Повод осмотреть кронштейн — дребезг, смещение дуги или люфт в месте крепления. После удара либо падения проверьте, не выгнулась ли планка, не появились ли трещины возле отверстия и в зоне перехода к хомуту. Вытянутое отверстие, деформированные края и глубокая коррозия также требуют внимания. Если крепление снова ослабевает после затяжки, причину нужно искать в состоянии деталей и соответствии их размеров, а не компенсировать всё большим усилием.

Что сверить со снятой деталью

• Форму хомута и диаметр трубы, которую он должен охватывать: соединение должно садиться без перекоса.
• Расстояние от центра охвата до отверстия планки, её ширину и изгиб — от них зависит совпадение точек крепления.
• Диаметр отверстия, размер болтов и резьбу гаек, а также доступ к крепежу после установки.
• Положение дуги относительно соседних деталей: после сборки она не должна упираться в них или пережимать проходящие рядом провода и тросы.

Сравнивайте кронштейны в одинаковом положении. Если старая планка погнута, ориентироваться только на её нынешнюю форму нельзя: дополнительно проверьте расположение ответных креплений. Ошибка в длине или выносе планки приводит к сборке с натягом, а неподходящий охват хомута — к люфту либо чрезмерному сдавливанию трубы.

Особенности установки

Поддержите дугу, чтобы при снятии крепежа она не сместилась под собственным весом. Снимите повреждённый кронштейн, очистите контактные поверхности и осмотрите трубу, соседние крепления и отверстия. Болты с повреждённой резьбой и деформированные гайки заменяют; погнутую дугу проверяют отдельно, прежде чем закреплять её новой деталью.

Сначала соберите соединение без окончательной затяжки и убедитесь, что отверстия совмещаются свободно. Затем выровняйте хомут и затяните крепёж равномерно, соблюдая требования руководства по технике. Не стягивайте болтами несовпадающие отверстия. После сборки проверьте отсутствие люфта и контакта с соседними деталями, а после первой поездки повторно осмотрите крепление.
