Стоп-сигнал в сборе Delta JING, белые повороты

Стоп-сигнал в сборе Delta JING с белыми поворотами — задний фонарь для замены повреждённого светового блока мопеда. Он подаёт сигнал о торможении, а боковые секции указателей поворота обозначают направление манёвра. Исполнение «белые повороты» относится к рассеивателям боковых секций: при подборе следует отдельно проверить цвет их свечения, поскольку прозрачный рассеиватель сам по себе его не определяет.

Конструкция и причины замены

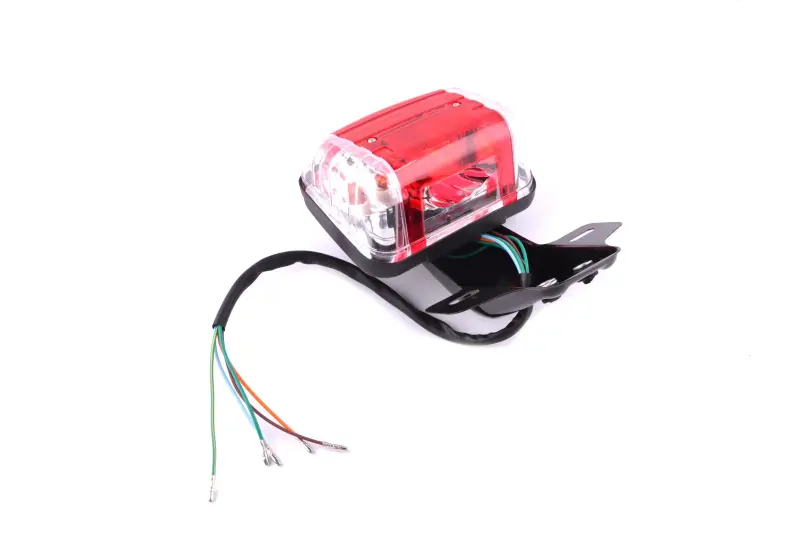

У фонаря красная центральная часть, прозрачные боковые секции и чёрное основание. Снизу расположен кронштейн с монтажными прорезями, из корпуса выведен жгут проводов с отдельными контактами. При замене всего блока нужно сопоставить не только форму фонаря, но и его крепление и подключение: одинаковый внешний контур ещё не означает совпадения посадки.

Поводом для замены служат трещины рассеивателя, сломанные крепления, повреждённый корпус или сильное помутнение, мешающее различать сигнал. Попадание воды может сопровождаться окислением контактов и перебоями света. Если фонарь перестал загораться без заметных повреждений, сначала проверяют питание, соединения и выключатель стоп-сигнала: замена корпуса в сборе не устранит неисправность проводки мопеда.

Что сверить со снятым фонарём

Сравните расстояние между точками крепления, форму и вылет кронштейна, положение монтажных прорезей и габариты корпуса. Проверьте, остаётся ли место до крыла, багажника и других деталей задней части. Фонарь должен становиться без перекоса и натяжения креплений; попытка притянуть неподходящий кронштейн гайками может повредить основание или оставить блок под постоянной нагрузкой.

• Сопоставьте количество проводов, тип контактов и назначение каждого вывода по схеме мопеда.
• Проверьте рабочее напряжение и требования к источникам света по маркировке снятого фонаря и документации техники.
• Оцените длину жгута и место соединения: провода должны доходить до ответной части без натяжения.
• Убедитесь, что секции поворотов и стоп-сигнал подключаются раздельно и работают в нужных режимах.

Установка и проверка

Работу выполняют при отключённом питании. До разъединения старого жгута помечают назначение проводов, затем снимают фонарь и осматривают место крепления. Заодно проверяют крепёж, изоляцию и ответные контакты; повреждённые соединения восстанавливают, а изношенные крепёжные детали заменяют. Совпадение цвета проводов не заменяет проверку их назначения.

Новый блок сначала примеряют, затем ровно закрепляют, не перетягивая корпус. Жгут укладывают вдали от колеса, острых кромок и мест защемления, соединения изолируют и защищают от влаги. После подключения проверяют стоп-сигнал при нажатии каждого тормозного органа управления, который должен его включать, а также левый и правый повороты. Ошибка в подключении может вызвать одновременное свечение нескольких секций или отсутствие нужного сигнала. Завершая работу, убеждаются, что фонарь не шатается и его не закрывают соседние детали.
