Звезды трансмиссии Delta 428-15T + 428-39T KOMATCU, пара

Пара звезд трансмиссии KOMATCU для Delta — передняя ведущая звезда 428-15T и задняя ведомая 428-39T. Вместе с приводной цепью они передают вращение от выходного вала двигателя к заднему колесу. Такой набор нужен при замене изношенных звезд, когда зубья уже не обеспечивают правильного зацепления с цепью.

Обозначения и конструкция

15T означает 15 зубьев на передней звезде, 39T — 39 зубьев на задней. Обе рассчитаны на цепь типоразмера 428 с шагом 12,7 мм. Одного совпадения шага недостаточно: цепь должна соответствовать именно обозначению 428, поскольку у других типоразмеров с тем же шагом отличаются размеры сопряжения.

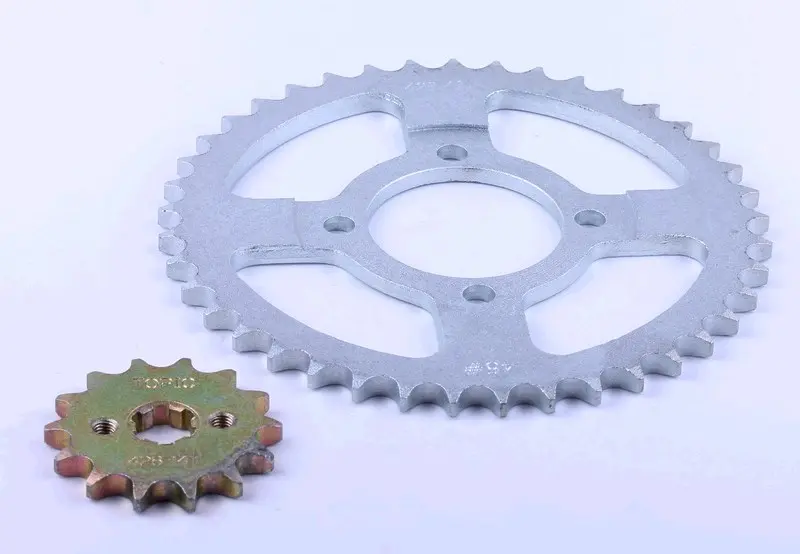

Передняя звезда имеет центральное шлицевое отверстие и два отверстия для крепления фиксатора. У задней — крупное центральное отверстие, четыре крепежных отверстия и четыре окна в диске. Шлицы передают вращение от вала, а крепление задней звезды удерживает ее на посадочном месте. Правильная посадка обеих деталей нужна для ровного хода цепи без бокового увода.

Когда требуется замена

Повод осмотреть звезды — заостренные или загнутые в одну сторону зубья, сколы, неравномерная выработка, рывки и посторонний шум при движении. Износ ускоряют вытянутая цепь, недостаток смазки, грязь и неверное натяжение. По одному шуму причину не определяют: проверьте состояние зубьев и цепи, а также надежность креплений.

Изношенную цепь обычно меняют вместе со звездами: увеличенный шаг между ее шарнирами быстро повреждает новые зубья. При осмотре обращайте внимание на тугие звенья и участки с разным провисанием. Если причины ускоренного износа остаются неустраненными, новые звезды также будут изнашиваться быстрее.

Что сверить при подборе

Сравните снятые звезды с заменой по маркировке, количеству зубьев и посадочным размерам. Для передней проверьте форму и размеры шлицев, толщину, смещение зубчатого венца относительно посадки и расположение отверстий фиксатора. Для задней — диаметр центрального отверстия, расположение и диаметр крепежных отверстий, толщину и плоскость установки. Совпадение числа зубьев само по себе не подтверждает совпадение крепления.

Если изменится соотношение числа зубьев задней и передней звезд, изменятся передаточное отношение, тяга и обороты двигателя при той же скорости. При изменении числа зубьев также может потребоваться другая длина цепи или положение натяжителей. Выбирайте сочетание с учетом штатной конфигурации техники и доступного диапазона регулировки, а не только наружного диаметра звезд.

Особенности установки

При замене очистите посадочные поверхности и осмотрите шлицы вала, фиксатор, резьбы и крепление задней звезды. Детали должны садиться без перекоса; несовпадающие отверстия нельзя компенсировать затяжкой. Сохраните предусмотренные конструкцией ориентацию звезд, шайбы и проставки, поврежденные крепежные детали замените.

После сборки проверьте расположение звезд в одной плоскости, отрегулируйте провисание цепи по руководству техники и затяните крепеж с указанным там моментом. На заглушенном двигателе вручную проверните заднее колесо и убедитесь, что цепь идет свободно по всему обороту. Чрезмерное натяжение нагружает вал и подшипники, а перекос ускоряет боковой износ зубьев и может привести к сходу цепи.
