Втулка заднего колеса Delta 57 мм KOMATCU (mod.A)

Втулка заднего колеса Delta 57 мм KOMATCU (mod.A) предназначена для замены соответствующей детали в креплении заднего колеса мопеда. Втулка участвует в правильной посадке и фиксации деталей на оси: от соответствия её размеров зависит, как соберётся крепление и сохранится ли свободное вращение после затяжки. При подборе учитывайте обозначение mod.A и сравнивайте конструкцию со снятой втулкой.

Конструкция и причины замены

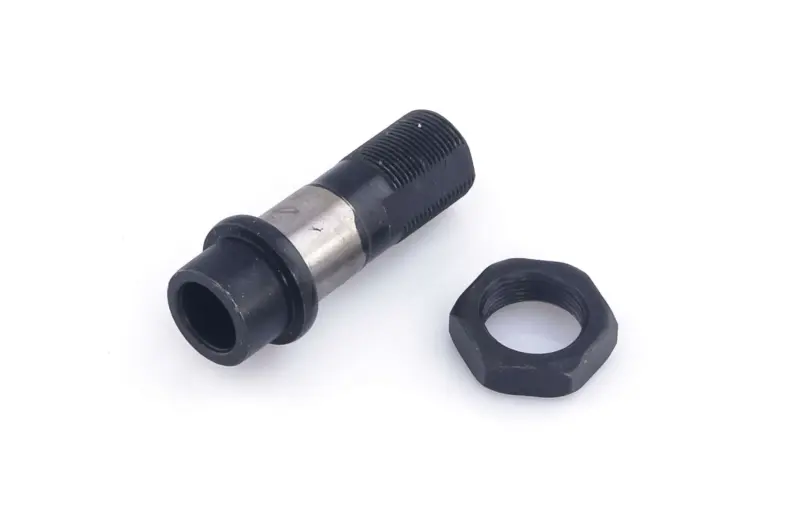

Деталь имеет сквозное отверстие, ступенчатый корпус с буртиком и наружную резьбу на одном конце. Буртик служит упором, а резьбовая часть позволяет закрепить втулку в предусмотренном месте. Здесь важны не только габариты, но и расположение переходов между участками корпуса: они должны совпадать с посадочными поверхностями крепления.

Поводом для замены становятся повреждённые витки резьбы, трещины, деформация буртика, глубокие задиры и выработка на посадочных участках. Резьба может пострадать от перекоса гайки при сборке или чрезмерной затяжки. Следы ударов и смятые кромки также требуют осмотра: такая деталь способна сесть с перекосом и помешать правильной сборке.

Люфт заднего колеса, стук и изменение лёгкости вращения требуют проверки всего крепления. Эти признаки сами по себе не доказывают износ втулки: рядом стоит осмотреть ось, подшипники, гайку и сопряжённые поверхности. Если повреждено несколько деталей, замена одной втулки не устранит причину люфта.

Что сверить при подборе

Обозначение 57 мм помогает найти нужное исполнение, но для точного подбора сравните снятую деталь с заменой по нескольким параметрам. Особенно внимательно проверяйте втулку, если колесо или его крепление раньше меняли: название мопеда не заменяет проверку фактической конструкции.

• Сопоставьте общую длину, диаметр отверстия и наружные диаметры посадочных участков.
• Проверьте положение, толщину и диаметр буртика, а также длину участков по обе стороны от него.
• Сверьте диаметр, шаг и длину наружной резьбы; гайка должна соответствовать ей и быть без повреждений.
• Сравните форму торцов и переходов корпуса, чтобы втулка опиралась на предусмотренные поверхности.

Особенности установки

До разборки надёжно установите мопед и разгрузите заднее колесо. Запомните расположение втулок, шайб и других деталей крепления. Снятую втулку очистите для сравнения, а посадочные места осмотрите на задиры, грязь и деформацию. Повреждённую гайку не переносите на новую резьбу: она может испортить её уже при первой сборке.

Устанавливайте втулку в прежней ориентации и соблюдайте штатную последовательность деталей. Резьбовое соединение сначала наживите вручную, без перекоса; раннее закусывание — повод остановиться и проверить совпадение резьбы. Не подтягивайте неподходящую втулку гайкой и не компенсируйте разницу в длине случайными шайбами.

Окончательную затяжку выполняйте по требованиям руководства к мопеду. После сборки проверьте отсутствие люфта и свободное вращение колеса. Неверная длина или посадка втулки могут оставить зазор либо вызвать зажатие деталей и ускоренный износ подшипников. Если после затяжки колесо вращается тяжелее или крепление сохраняет люфт, разберите и проверьте соединение до эксплуатации.
