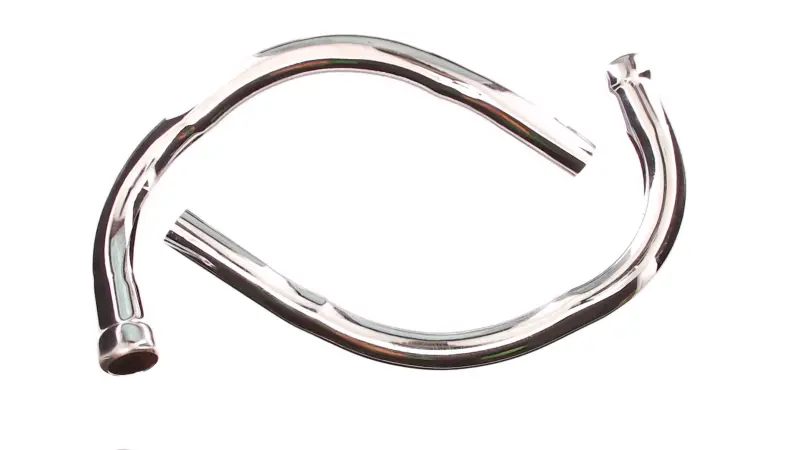

Колена глушителя ЯВА 638 ЛЮКС JING (mod B), хром, пара

Хромированные колена глушителя для ЯВА 638 ЛЮКС с обозначением JING (mod B) — пара изогнутых выпускных труб, соединяющих цилиндры двигателя с глушителями. Они направляют отработавшие газы в выпускную систему и задают положение соединений с глушителями. При восстановлении выпуска важны не только целые стенки труб, но и правильная геометрия: от неё зависит, получится ли собрать соединения без перекоса и лишнего усилия.

Конструкция и причины замены

В пару входят два колена глушителя. Трубы имеют плавные изгибы и блестящую хромированную поверхность. При подборе нужно учитывать всю форму колена, включая направление изгиба и исполнение концов. Даже близкие по внешнему виду трубы могут по-разному выходить к глушителям и требовать другого положения креплений.

Колена меняют при трещинах, сквозной коррозии, сильных вмятинах и повреждении посадочных участков. После удара труба может остаться целой, но сместиться настолько, что выпуск уже не собирается свободно. Следы сажи возле стыка, резкий звук выхлопа у цилиндра и ослабление соединения служат поводом проверить посадку и уплотнения. Эти признаки сами по себе ещё не означают, что обязательно нужна новая труба: сначала стоит отличить повреждение колена от негерметичного стыка.

Что сверить со снятой деталью

Сопоставьте обозначение исполнения mod B и геометрию каждого старого колена с заменой. Проверьте диаметры соединительных участков, форму и состояние торцов, общую длину, радиус изгиба и направление выхода к глушителю. Сравнивать удобнее обе трубы рядом со снятой парой, сохраняя их положение относительно мотоцикла. Одного совпадения модели недостаточно, если выпуск ранее переделывали.

Отдельно оцените, совпадают ли места соединений при штатном положении глушителей. Колено не должно упираться в соседние детали или требовать подтягивания глушителя крепежом к отверстию. Ошибка в форме либо посадке приводит к перекосу стыков, прорыву газов и постоянной нагрузке на крепления. Обозначение исполнения помогает выбрать вариант, но проверку размеров снятой детали не заменяет.

Установка и проверка соединений

Работайте с остывшим выпуском. При снятии поддерживайте глушители, чтобы их вес не нагружал соединения. Очистите посадочные поверхности от нагара и остатков уплотнений, осмотрите резьбу, крепёж и сопрягаемые участки глушителей. Повреждённые уплотнения и изношенные крепёжные детали замените: новая труба не устранит неплотность соседнего соединения.

Сначала соберите выпуск с незатянутыми соединениями, выровняйте колена и глушители, проверьте зазоры. Не исправляйте несовпадение принудительным изгибом трубы или затяжкой крепежа с натягом. Окончательную затяжку выполняйте в порядке и с усилием, предусмотренными руководством мотоцикла. После пробного запуска проверьте стыки на прорыв газов, а после остывания — устойчивость крепления и отсутствие контакта с соседними деталями. Хромированную поверхность очищайте мягкими средствами без грубого абразива.
