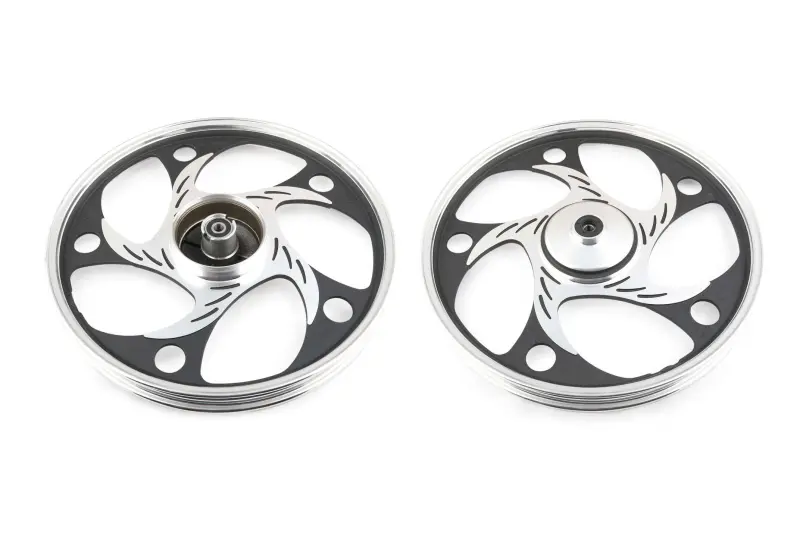

Диск переднего колеса 1,4 × 17 Alpha (mod:2) ZY, легкосплавный, под барабан и ось 12 мм

Легкосплавный диск переднего колеса для мопеда Alpha, исполнение (mod:2) ZY. Рассчитан на барабанный тормоз и ось диаметром 12 мм. Размер 1,4 × 17 означает ширину обода 1,4 дюйма и посадочный диаметр шины 17 дюймов. Такой диск подбирают при замене повреждённого обода или ступицы, когда требуется сохранить штатную геометрию переднего колеса и работу тормоза.

Конструкция и назначение

Обод удерживает шину, а ступица связывает колесо с осью через подшипники. Между ними расположены широкие фигурные перемычки. Чёрные участки сочетаются с серебристыми поверхностями; рисунок дополнен округлыми отверстиями. Барабанное исполнение требует соответствующего тормозного щита с колодками: его посадка и положение относительно ступицы влияют на свободное вращение колеса и равномерность торможения.

Поводом для замены служат трещины, деформация края обода после удара, заметное боковое или радиальное биение, повреждение посадочных мест подшипников. Износ тормозной поверхности барабана также требует оценки. Если колесо качается на оси или вращается с шумом, сначала проверяют подшипники и втулки: эти признаки сами по себе ещё не означают, что нужно менять диск.

Что сверить со снятым колесом

Начните с размера обода, диаметра оси и типа тормоза. Затем сравните ширину ступицы, расположение посадочных мест подшипников, длину внутренней распорной втулки и наружных дистанционных втулок. Проверьте диаметр и глубину барабана, сопряжение с тормозным щитом, а при наличии привода спидометра — его посадку и зацепление. Одинакового диаметра обода недостаточно, если ступица занимает другое положение между перьями вилки.

Шину выбирают по посадочному диаметру и допустимой для неё ширине обода. Слишком широкая или узкая относительно обода покрышка меняет форму профиля и может неправильно сесть на борта. Отдельно сверяют способ установки шины, состояние камеры, если она применяется, и расположение вентиля. Обозначение (mod:2) стоит учитывать при сравнении исполнения, но окончательную проверку проводят по размерам и сопряжениям деталей.

Установка и проверка

До разборки зафиксируйте порядок расположения втулок и положение тормозного щита. Сняв колесо, осмотрите ось, подшипники, уплотнения и распорную втулку. Подшипники с люфтом или заеданием и повреждённые уплотнения заменяют; изношенные колодки не стоит переносить без проверки. Рабочие поверхности барабана и накладок должны оставаться чистыми, без масла и смазки.

Подшипники устанавливают подходящей оправкой, передавая усилие через кольцо, которое запрессовывается. При сборке сохраняют правильное положение распорных деталей, устанавливают тормозной щит в его упор и затягивают ось по требованиям техники. После затяжки колесо должно вращаться без закусывания, заметного биения и бокового люфта. Проверяют зазоры до вилки и крыла, регулируют свободный ход тормоза и проверяют его действие на малой скорости. Ошибка в подборе ступицы или втулок может сместить колесо, перегрузить подшипники и вызвать постоянное трение тормоза.
