Цилиндро-поршневая группа GONGYU для Suzuki GN-125 (Ø57, p-14, h-69)

Цилиндро-поршневая группа GONGYU для Suzuki GN-125 предназначена для замены изношенного цилиндра и поршня двигателя. Обозначение комплекта — Ø57, p-14, h-69. При подборе учитывайте все три обозначения и сравнивайте посадочные размеры со снятыми деталями.

Что входит в поршневую группу

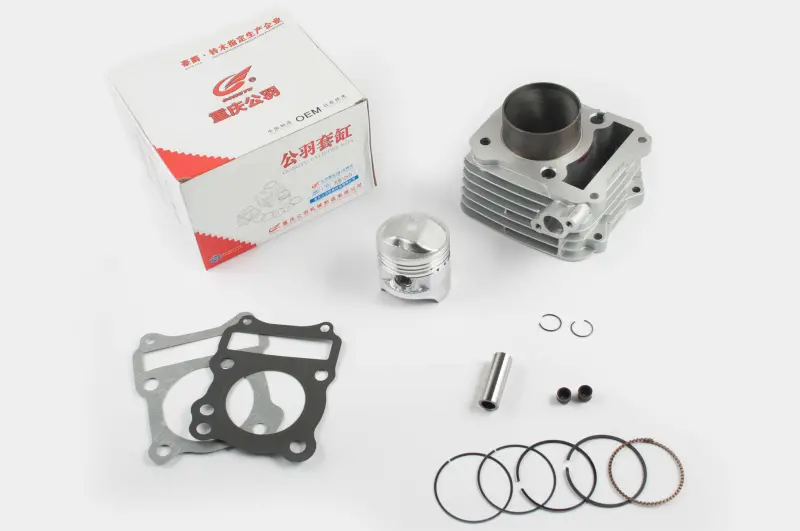

Набор включает цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, палец, два стопорных кольца, две прокладки и две небольшие втулки. Цилиндр образует поверхность, по которой движется поршень, а кольца уплотняют зазор между ними и участвуют в контроле масла на стенке. Палец соединяет поршень с шатуном, стопорные кольца удерживают его от осевого смещения.

Рёбра цилиндра увеличивают поверхность отвода тепла. Чистота промежутков между ними имеет значение при сборке: плотный слой грязи мешает охлаждению. Прокладки уплотняют стыки цилиндра с соседними частями двигателя; их отверстия должны совпадать с каналами и креплениями, чтобы не перекрывать проход масла и не нарушать посадку.

Когда требуется замена

Поводом проверить ЦПГ становятся падение компрессии, затруднённый запуск, потеря тяги, повышенный расход масла и дым из выхлопа. Стук поршня, задиры на стенке цилиндра и повреждённые канавки колец также требуют осмотра. Эти признаки могут иметь несколько причин, поэтому решение о замене принимают после проверки и измерения деталей, а не по одному симптому.

Замена цилиндра вместе с поршнем уместна, когда износ затрагивает обе сопряжённые поверхности. Установка одних новых колец в цилиндр с выраженной выработкой не устраняет неправильную геометрию. Если прежняя поршневая пострадала от перегрева, недостатка смазки или попадания пыли, причину повреждения нужно устранить до сборки, иначе новый комплект может быстро получить такие же задиры.

Что сверить при подборе

Сопоставьте диаметр цилиндра и пальца, высоту и посадочную часть цилиндра, расположение отверстий под крепёж и форму прокладок. У поршня проверьте форму днища, положение отверстия под палец и исполнение канавок колец. Совпадение только диаметра не обеспечивает правильную посадку: отличаются также расстояния между сопрягаемыми поверхностями и расположение каналов.

Обозначение h-69 сохраняйте при сравнении комплектов, а высотные размеры проверяйте по одинаковым точкам на новой и снятой деталях. Отдельно осмотрите посадку пальца в шатуне и состояние поверхностей под прокладки. Изношенное соединение или повреждённая плоскость могут оставить стук либо утечку даже после замены ЦПГ.

Особенности установки

Детали собирают в чистоте, удалив остатки старых прокладок без повреждения плоскостей. Проверяют зазоры поршня и колец по руководству двигателя, смазывают трущиеся поверхности и устанавливают кольца в предусмотренные канавки с соблюдением их ориентации. Цилиндр опускают на поршень без ударов и чрезмерного усилия, последовательно сжимая кольца.

Стопорные кольца пальца должны полностью сесть в свои канавки. Крепёж затягивают в последовательности и с моментом, установленными руководством двигателя. Перекошенное кольцо может сломаться, неверная прокладка — нарушить уплотнение, а незакреплённый палец — повредить цилиндр. После сборки проверяют свободное вращение двигателя вручную, затем при первом запуске контролируют посторонние звуки и герметичность стыков.
