Адаптер для второго амортизатора Zongshen RACE KOMATCU

Адаптер для второго амортизатора Zongshen RACE KOMATCU — кронштейн, который служит опорой крепления амортизатора. Он удерживает точку соединения в нужном положении и передаёт нагрузку от подвески на сопряжённые детали. Его выбирают при замене повреждённого адаптера или восстановлении крепления второго амортизатора. Сам кронштейн не гасит колебания: исправность амортизатора и состояние его втулок проверяют отдельно.

Конструкция и причины замены

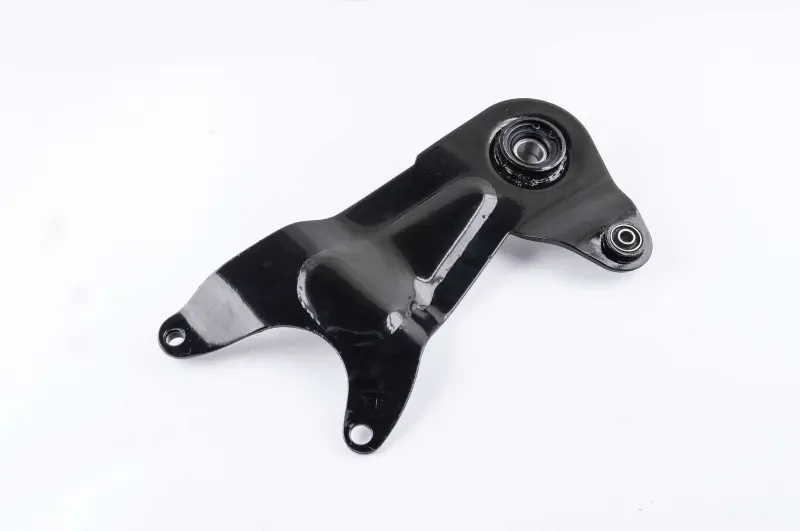

У адаптера чёрный корпус сложной формы с выступающими проушинами, крепёжными отверстиями и выраженным рельефом центральной части. В крупном круглом посадочном месте установлен подшипник. При подборе имеют значение не только очертания корпуса, но и взаимное расположение отверстий, вылет проушин и положение подшипниковой посадки. Деталь с близким силуэтом может не совпасть по этим точкам.

Поводом для замены кронштейна становятся трещины возле отверстий, погнутые проушины, вытянутые крепёжные отверстия или повреждённая посадка подшипника. Такие дефекты возможны после удара, езды с ослабленным крепежом или сборки с перекосом. Стук и люфт требуют проверки соединений: их причиной бывает как сам адаптер, так и изношенная втулка амортизатора, подшипник либо незатянутый болт. Новый кронштейн не устранит люфт в соседней детали.

Что сверить при подборе

Сопоставьте снятый адаптер с заменой по числу и расположению креплений, расстояниям между центрами отверстий и их диаметрам. Проверьте форму изгибов, глубину корпуса и положение проушины амортизатора относительно остальных точек крепления. Эти параметры определяют, встанет ли деталь без перекоса и сохранится ли необходимое пространство до соседних деталей.

Отдельно сравните посадочные размеры подшипника и сопрягаемой с ним детали. Проверьте ширину соединения амортизатора, длину крепёжных болтов и расположение дистанционных втулок и шайб в существующей сборке. Если старый адаптер деформирован, не используйте его изгиб как образец правильной геометрии: ориентируйтесь на неповреждённые крепления и схему сборки техники. Не компенсируйте несовпадение отверстий их расточкой или принудительным стягиванием болтами.

Особенности установки

Зафиксируйте технику устойчиво и разгрузите крепление амортизатора, поддержав связанные с ним детали. До разборки запомните порядок втулок и шайб. После снятия адаптера очистите привалочные места, осмотрите резьбу, крепёж, втулку амортизатора и поверхности, сопрягаемые с подшипником. Повреждённые болты и изношенные втулки заменяют, чтобы они не создавали люфт в новой сборке.

При примерке адаптер должен совмещаться с креплениями без подгибания корпуса. Сначала установите все предусмотренные соединения, проверьте положение деталей и затем затягивайте крепёж по требованиям руководства техники. Не используйте болты для втягивания кронштейна на несовпадающие посадки: это создаёт напряжение в корпусе и может перекосить подшипник.

После сборки проверьте отсутствие люфта и заедания, правильное положение амортизатора и зазоры при перемещении подвески. Неправильно подобранный вылет или неверный порядок втулок способны вызвать боковую нагрузку, ускоренный износ соединений и контакт с соседними деталями. Если крепление движется с усилием или остаётся стук, причину устраняют до эксплуатации.
