Адаптер второго амортизатора Zongshen Storm 12–13 «акула», ST-3

Адаптер второго амортизатора Zongshen Storm 12–13, ST-3

Крепежная деталь рассчитана на установку второго заднего амортизатора на скутерах семейства Zongshen Storm в исполнении «акула» с дисковым задним тормозом. Версия ST-3 относится к конфигурации 12–13 и отличается от внешне похожего варианта ST-2 для барабанного тормоза. Такое разделение важно при подборе: форма основания и расположение опор должны соответствовать конкретной ходовой части, иначе совместить деталь с предусмотренными точками крепления не получится.

Назначение и конструкция

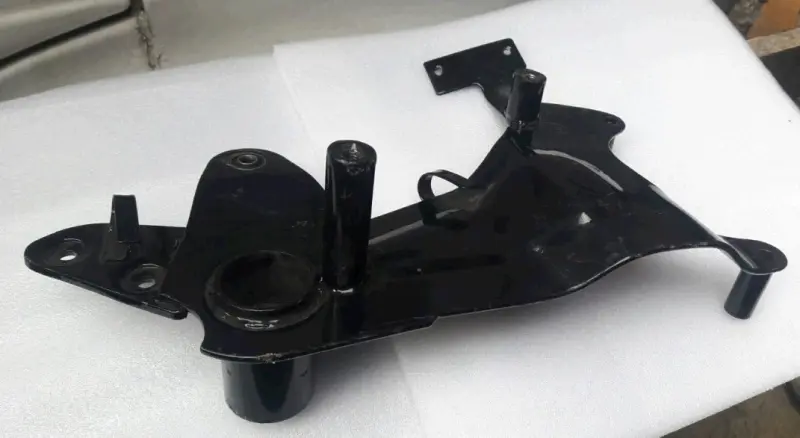

Адаптер создает опорную геометрию для второго амортизатора и связывает его крепление с деталями задней части скутера. Это не сам амортизатор, а монтажная основа сложной формы. Конструкция выполнена как единая черная металлическая сборка: основание имеет несколько отверстий, приваренные цилиндрические опоры и выступающие кронштейны. Такая компоновка задает положение детали при монтаже и позволяет распределить точки присоединения по всей площади основания.

Деталь используют при переоборудовании подвески под два задних амортизатора, восстановлении ранее установленной двухамортизаторной схемы либо замене поврежденного адаптера. Она нужна там, где требуется совместимая по форме монтажная платформа, а не универсальная пластина, которую приходится подгонять на месте. Исполнение для дискового тормоза учитывают отдельно: соседство тормозного механизма меняет требования к форме и свободному пространству вокруг крепежа.

Что проверить перед заказом

• Модель скутера: семейство Zongshen Storm; в торговых каталогах совместимая модель также указывается как Viper Storm.
• Исполнение: вариант «акула» и обозначение ST-3 должны совпадать с нужной конфигурацией.
• Задний тормоз: адаптер предназначен для версии с тормозным диском; для барабанного механизма применяется другая модификация.
• Конфигурация 12–13: проверьте соответствующий типоразмер колеса и компоновку задней части скутера.
• Посадочная геометрия: сопоставьте форму основания, количество и расположение отверстий, высоту цилиндрических опор и направление выступающих кронштейнов.

Одного совпадения названия Storm недостаточно: у этой модели встречаются разные тормозные механизмы и варианты ходовой части. Перед покупкой удобно сравнить адаптер со снятой деталью либо с местом будущей установки сразу по нескольким признакам. Особенно важны расположение крепежных отверстий относительно оси колеса, сторона установки второго амортизатора и свободное пространство рядом с тормозным диском и суппортом. Если прежнего адаптера нет, ориентиром должна служить конфигурация конкретного скутера, а не только марка.

Установка

Монтаж начинают с примерки без окончательной затяжки. Все отверстия должны совмещаться без перекоса, а опоры — занимать предусмотренное положение без принудительного изгиба основания. После установки проверяют, что крепеж полностью вошел в посадочные места, адаптер не касается колеса и деталей тормоза, а второй амортизатор движется в своей плоскости. Моменты затяжки и последовательность сборки выбирают по сервисным данным конкретной версии скутера.

После первой поездки стоит повторно проконтролировать крепления, отсутствие смещения и постороннего контакта при полном ходе подвески. Адаптер ST-3 подходит для ремонта, где требуется именно конфигурация Zongshen Storm 12–13 «акула» с дисковым задним тормозом. Точная сверка исполнения до монтажа помогает избежать несовпадения с похожими адаптерами Storm для других тормозных схем.
