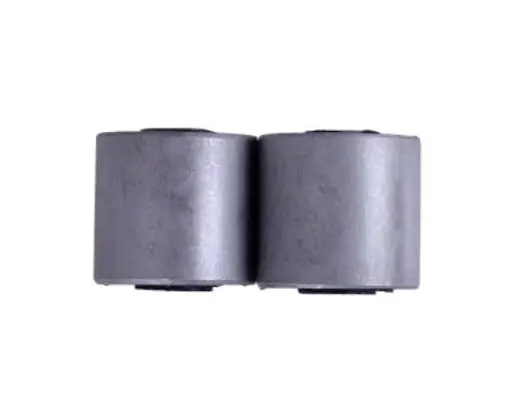

Сайлентблоки 30×30×10 мм (D×L×d), пара, EVO-2

Сайлентблоки 30×30×10 мм EVO-2 — пара деталей для замены изношенных упругих соединений. Сайлентблок связывает части механизма через упругую прослойку: она допускает небольшое взаимное перемещение, смягчает толчки и уменьшает передачу вибрации. Исправное соединение удерживает крепление без свободного люфта и металлического стука.

Размеры и конструкция

Обозначение 30×30×10 дано в порядке D×L×d: наружный диаметр — 30 мм, длина — 30 мм, внутренний диаметр — 10 мм. В комплект входят два сайлентблока. Цилиндрический корпус устанавливается в посадочное отверстие, а центральная часть служит для соединения с крепежом. При подборе учитывайте не только три размера, но и устройство снятой детали: форму центрального отверстия, выступы торцов и положение втулки относительно корпуса.

Когда нужна замена

Повод проверить сайлентблоки — стук в креплении при смене нагрузки, увеличившийся люфт и более заметная вибрация. При осмотре ищут трещины упругой части, её отслоение от втулок, смещение центра и следы соприкосновения деталей, которые обычно разделены упругой прослойкой. Один только шум ещё не указывает на неисправность сайлентблока: похожий стук бывает при ослабленном крепеже или износе соседнего соединения.

Замена нужна, когда упругая часть уже не удерживает втулку в правильном положении. Продолжительная работа с таким дефектом увеличивает ударную нагрузку на крепёж и посадочные отверстия. Если в одном креплении стоят два сайлентблока, осмотрите оба: установка новой детали рядом с разрушенной не устранит перекос и люфт соединения.

Что сверить при подборе

Очистите снятый сайлентблок и измерьте его штангенциркулем. Отдельно сравните длину наружного корпуса и центральной втулки: выступающие торцы могут определять расстояние между щеками крепления. Проверьте диаметр и форму крепежа, глубину посадки, наличие уступов и расположение шайб. Изношенное или деформированное отверстие нельзя использовать как единственный размерный ориентир.

Слишком свободная посадка оставит люфт даже с новой деталью, а чрезмерный натяг может повредить корпус при запрессовке. Ошибка по длине мешает правильно собрать крепление: втулка либо не зажимается, либо изменяет расстояние между сопрягаемыми частями. Центральное отверстие должно соответствовать штатному крепежу без расточки и случайных переходных втулок.

Особенности установки

Разгрузите соединение и надёжно поддержите закреплённую им часть техники. До разборки отметьте глубину посадки и порядок шайб, распорок и втулок. Старый сайлентблок выпрессовывают с опорой на посадочное место, затем очищают отверстие и проверяют его на задиры, трещины и овальность. Заодно осматривают болт или ось: выработка на них способна сохранить люфт после замены.

Новую деталь запрессовывают ровно, подходящей оправкой с усилием на наружную обойму. Нельзя передавать усилие запрессовки через центральную втулку или упругую часть. Для соединений, где втулка зажимается болтом, окончательную затяжку выполняют в предусмотренном изготовителем положении механизма и с установленным для него моментом. После сборки проверяют отсутствие перекоса, свободного люфта и касания соседних деталей.
