Ремкомплект амортизатора ИЖ с сайлентблоками VDK

Ремкомплект амортизатора ИЖ с сайлентблоками VDK предназначен для замены изношенных уплотнений и деталей крепления при обслуживании амортизатора. Уплотнения удерживают жидкость внутри корпуса, а сайлентблоки обеспечивают упругое соединение в местах крепления. Их состояние влияет на работу подвески: утечка жидкости ухудшает гашение колебаний, а разбитые втулки могут стать причиной стука и люфта.

Состав и причины замены

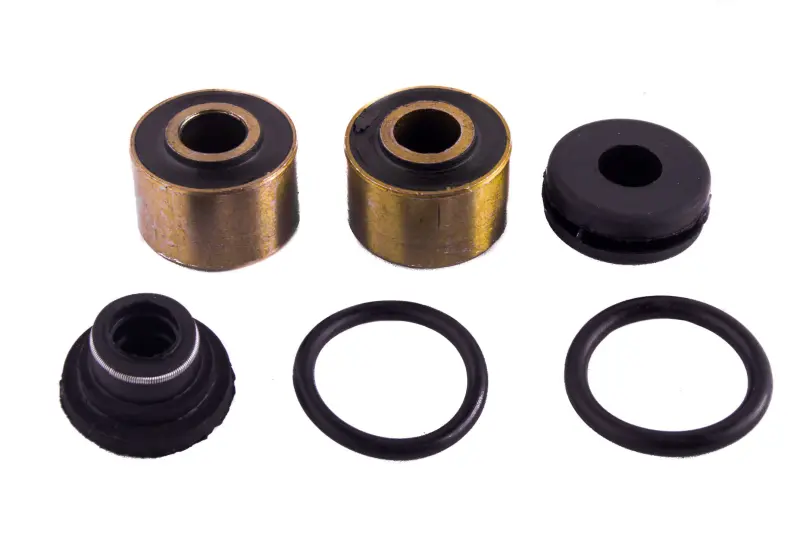

В набор входят два сайлентблока, два уплотнительных кольца, манжета с кольцевой пружиной и отдельная профилированная втулка. У сайлентблоков есть наружная обойма и центральная втулка с отверстием под крепёж. При подборе имеет значение вся геометрия каждой детали: одинаковое количество уплотнений ещё не означает, что они подойдут к посадочным местам конкретного амортизатора.

Повод проверить уплотнения — свежие следы жидкости на штоке и корпусе, повторное намокание после очистки, заметное ухудшение гашения колебаний. Сайлентблоки осматривают при стуке в креплениях, трещинах, смещении центральной втулки или отслоении упругой части от обоймы. Похожие симптомы бывают и при повреждении других деталей подвески, поэтому сначала определяют место люфта или течи.

Что сверить при подборе

Ориентируйтесь на конструкцию установленного амортизатора и снятые детали. Сравните наружный и внутренний диаметры, высоту и профиль манжеты, форму её посадки, размеры колец и сечение их шнура. Для сайлентблоков проверьте диаметр наружной обоймы, общую длину, длину центральной втулки и отверстие под крепёж. Профилированную втулку сопоставьте по отверстию, наружной форме и опорным поверхностям.

Сильно деформированная старая деталь может дать ошибочный размер, поэтому дополнительно измеряют её посадочное место. Слишком свободная посадка не устранит люфт или утечку, а чрезмерный натяг способен повредить уплотнение при сборке. Несоответствие длины сайлентблока также мешает правильной фиксации амортизатора в креплении.

Особенности установки

Перед снятием амортизатора надёжно поддерживают мотоцикл и разгружают крепления. Разборку выполняют по порядку, предусмотренному для его конструкции; если требуется сжатие пружины, используют подходящее приспособление. При извлечении деталей сохраняют последовательность шайб, втулок и уплотнений, отмечают направление установки манжеты. Посадочные места очищают, проверяют на заусенцы и следы повреждения.

Одновременно осматривают шток, направляющие, проушины, крепёжные болты и распорные втулки. Задиры или коррозия на поверхности штока могут быстро испортить новую манжету. Сайлентблоки запрессовывают без перекоса, передавая усилие на наружную обойму, а не через центральную втулку. Кромки уплотнений берегут от острых краёв; смазку при сборке и рабочую жидкость выбирают по требованиям амортизатора.

Крепления затягивают с установленным для них моментом и в предусмотренном положении подвески. После сборки проверяют отсутствие люфта, свободный ход и герметичность. Если течь или стук сохраняются, повторно осматривают сопряжённые детали: одни новые уплотнения не устранят износ штока, направляющих или креплений.
