Стоп-сигнал в сборе с крылом Yamaha ARTISTIC ST

Стоп-сигнал в сборе с крылом для Yamaha ARTISTIC, обозначение ST. Устанавливается в задней части скутера и служит для подачи светового сигнала при торможении. Такое исполнение подходит для замены повреждённого фонаря вместе с крылом, когда после удара пострадали не только рассеиватели, но и основа, на которой закреплён световой блок.

Конструкция

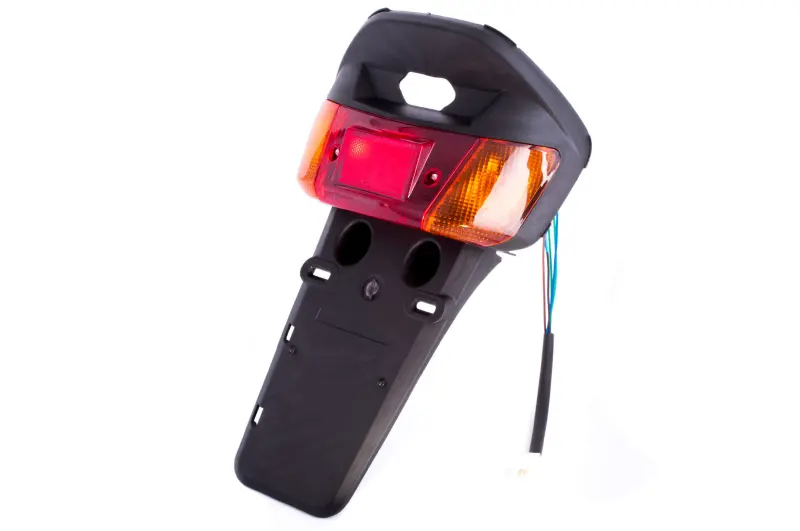

Узел объединяет фонарь и удлинённое чёрное крыло. В центре расположена красная секция, по бокам — оранжевые рассеиватели. На корпусе предусмотрены крепёжные отверстия, сбоку выведены провода. При подборе имеет значение вся сборка: очертания верхней части, положение световых секций и форма крыла должны соответствовать месту установки. Одинаковый цвет рассеивателей сам по себе ещё не означает совпадения креплений.

Когда требуется замена

Повод осмотреть фонарь — трещины, сколы, помутнение рассеивателя, вода внутри или заметное дрожание корпуса на неровностях. Сломанные крепёжные уши не позволяют удерживать блок в нужном положении, а повреждённое крыло хуже задерживает грязь, летящую от колеса. Замена сборки особенно уместна, если одновременно разбиты световая часть и её опора: новое стекло не устранит люфт основания.

Если стоп-сигнал перестал загораться, сначала проверяют источник света, контакты, проводку и выключатели сигнала торможения. Отсутствие свечения не всегда означает повреждение самого фонаря. Следы окисления в соединениях, перетёртая изоляция и слабый контакт требуют внимания при замене, иначе перебои могут сохраниться и с новым блоком.

Что сверить при подборе

Сопоставьте снятую деталь с новой по форме корпуса, расположению и расстояниям между крепёжными отверстиями, длине и изгибу крыла. Проверьте, как верхняя часть стыкуется с облицовкой и остаётся ли место для проводов. Крепления должны совпадать без натяга: попытка притянуть неподходящий корпус винтами может привести к трещинам и перекосу фонаря.

Отдельно сравните соединители, количество контактов и назначение проводов по схеме скутера. Ориентироваться только на цвет изоляции нельзя. Сверьте параметры установленного источника света и способ его фиксации. Ошибка в подключении может вызвать неправильную работу световых секций, а несоответствующее питание — повредить их. Совпадение внешних размеров не заменяет проверки подключения.

Особенности установки

Выключите зажигание и обесточьте питание освещения по инструкции скутера. Получив доступ к креплениям, зафиксируйте прокладку проводов и расположение соединений. Разъединяйте колодки за корпус, не тяните за проводку. При снятии поддерживайте фонарь, чтобы его масса не приходилась на оставшийся крепёж или провода.

Осмотрите ответные крепления, втулки, шайбы и уплотнения, если они предусмотрены конструкцией. Повреждённые детали замените. Сначала наживите все крепления и проверьте посадку крыла, затем равномерно затяните их без чрезмерного усилия. Уложите провода без защемления облицовкой, вдали от колеса и горячих частей. После подключения проверьте стоп-сигнал при нажатии каждого тормозного рычага, остальные задние огни и отсутствие люфта корпуса.
