Крышка генератора левая Delta (139FMB) ST-2 под две катушки

Левая крышка генератора Delta (139FMB) ST-2 предназначена для исполнения с генератором на две катушки. Она закрывает генератор со стороны левой части двигателя и защищает его от дорожной грязи и случайных механических воздействий. При замене повреждённой крышки нужно восстановить правильное прилегание к корпусу и свободное пространство вокруг вращающихся деталей.

Конструкция и назначение

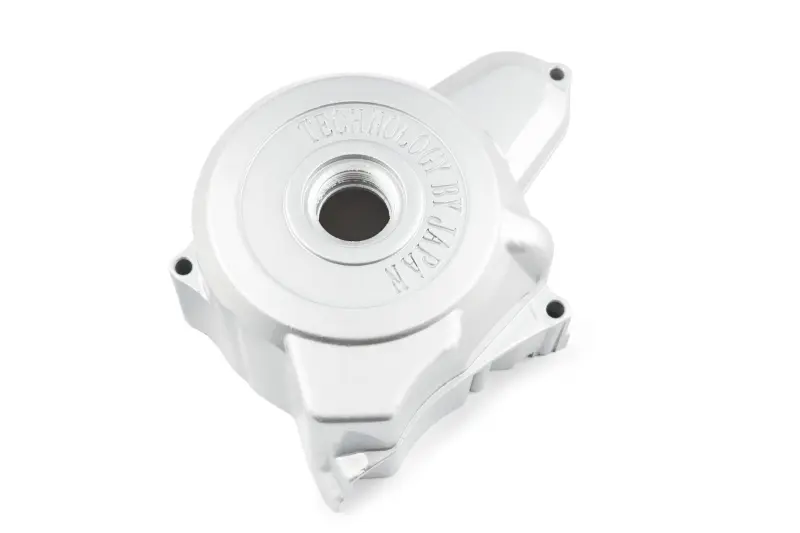

Крышка серебристого цвета имеет выпуклую круглую часть, центральное отверстие с внутренней резьбой и крепёжные выступы по краям. На наружной поверхности расположена надпись TECHNOLOGY BY JAPAN. При подборе ориентируются прежде всего на геометрию корпуса, посадку и исполнение генератора: наружная надпись не заменяет проверку этих параметров.

Указание «под две катушки» относится к генератору, с которым должна сочетаться крышка. Сама крышка выполняет защитную функцию; неисправности искры или зарядки требуют отдельной проверки их причины. Её замена нужна при повреждении корпуса, а не как универсальный способ устранения перебоев двигателя.

Когда требуется замена

Повод осмотреть крышку — удар по левой стороне двигателя, трещина, отколотое крепёжное ушко или деформация прилегающего края. Повреждённая резьба центрального отверстия также мешает нормальной установке соответствующей пробки. Если крепление ослабло, сначала проверяют болты и места их посадки: исправную крышку не обязательно менять из-за одного повреждённого крепежа.

При снятии обращают внимание на следы касания изнутри, сколы и грязь под крышкой. Потёртости от вращающейся детали требуют выяснить причину контакта. Установка нового корпуса без устранения перекоса или другого дефекта может привести к повторному повреждению.

Что сверить при подборе

• Контур прилегающей поверхности и положение каждого крепёжного отверстия относительно снятой крышки.
• Глубину круглой части и внутренние зазоры, чтобы корпус не касался ротора и других деталей генератора.
• Диаметр и шаг резьбы центрального отверстия, а также посадку используемой пробки.
• Форму выступов, вырезов и участков, рядом с которыми проходят провода.

Одного совпадения названия двигателя недостаточно, если генератор ранее меняли. Сверяйте фактически установленное исполнение и старую крышку. Несовпадающие отверстия нельзя исправлять затягиванием болтов с усилием: так можно сломать ушко или повредить резьбу в корпусе двигателя.

Особенности установки

Работу выполняют на остывшем двигателе с выключенным зажиганием. Сначала очищают участок вокруг крышки, затем снимают крепёж, сохраняя расположение болтов разной длины. Прилегающие поверхности очищают без глубоких царапин. Одновременно осматривают пробку, предусмотренные конструкцией уплотнения и проводку рядом с местом установки; повреждённые детали заменяют.

Новую крышку сначала примеряют без усилия и проверяют, что она садится ровно, а провода не попадают под край. Болты наживляют вручную и затягивают постепенно с моментом, указанным в руководстве двигателя. После сборки проверяют прилегание, крепление пробки и отсутствие постороннего задевания. При скрежете или неполной посадке двигатель не запускают до устранения причины.
