Двигатель Delta, Alpha 70cc, МКПП 139FMB, черный, ST

Двигатель для мопедов Delta, Alpha с обозначением объема 70cc — 70 см³, механической коробкой переключения передач и индексом 139FMB. Исполнение — черное, обозначение — ST. Такой двигатель заменяет изношенный или поврежденный мотор целиком, когда ремонт нескольких его внутренних механизмов становится нецелесообразным. Он создает тягу и через коробку передач передает вращение к цепному приводу колеса.

Конструкция и работа

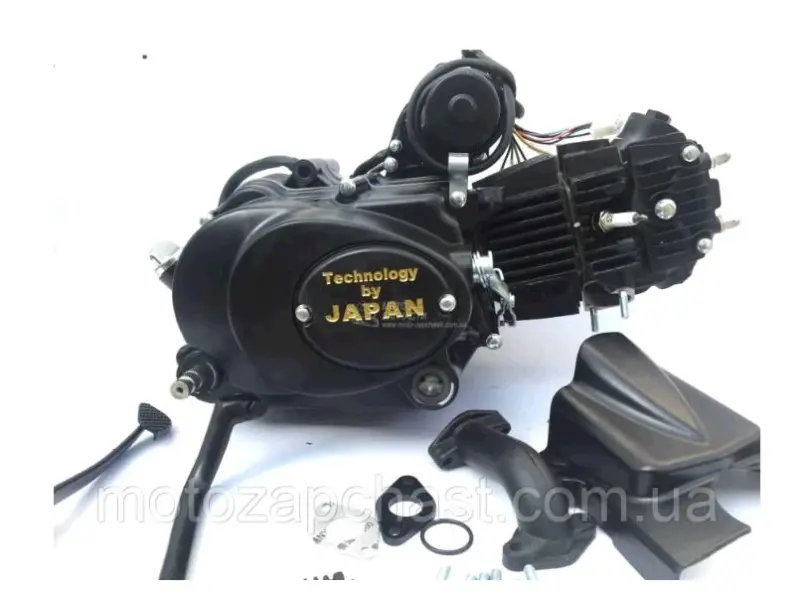

Цилиндр расположен почти горизонтально, на цилиндре и головке выполнены ребра для отвода тепла. Картер и боковые крышки образуют нижнюю часть двигателя, где размещены механизмы передачи вращения. При механическом переключении водитель выбирает передачу под скорость и нагрузку. Поэтому при замене имеют значение не только крепления мотора, но и соответствие управления коробкой и сцеплением.

На боковой крышке нанесена надпись Technology by JAPAN. Для подбора ориентируйтесь на обозначение 139FMB и фактическое устройство снятого двигателя: декоративная надпись не заменяет проверку креплений и подключений.

Когда рассматривают замену

Поводом проверить состояние мотора становятся падение тяги, затрудненный запуск, устойчивый дым из выхлопа, повышенный расход масла и посторонние стуки. Выбивание передачи или затрудненное переключение также требуют диагностики. Эти признаки сами по себе не означают, что двигатель нужно менять целиком: сначала определяют причину. Замена в сборе особенно актуальна при повреждении картера или сочетании серьезного износа двигателя и коробки.

Что сверить со снятым мотором

• Расположение крепежных проушин, расстояния между ними и ширину посадочных мест в раме.
• Положение выходного вала, исполнение ведущей звездочки и линию цепного привода.
• Расположение впускного и выпускного соединений, крепления патрубка и выхлопной трубы.
• Разъемы проводки, число контактов и назначение проводов по схеме мопеда.
• Способ управления сцеплением, положение рычага переключения и свободное место вокруг двигателя.

Одного совпадения объема недостаточно. Смещенная звездочка заставит цепь работать с перекосом, несовпадающий выпуск помешает герметичному соединению, а неподходящие разъемы потребуют проверки схемы подключения. Крепления должны совмещаться без натяга и переделки проушин.

Особенности установки

Перед снятием двигателя надежно закрепляют мопед, отключают аккумулятор, перекрывают подачу топлива и обозначают подключения. Мотор поддерживают снизу, освобождают присоединенные детали и только затем вынимают крепеж. При установке осматривают болты, втулки и опоры; поврежденный крепеж заменяют. Соединения впуска и выпуска собирают с исправными уплотнениями.

До первого запуска проверяют уровень масла и соответствие его типа требованиям двигателя, надежность топливных соединений, прокладку проводов и свободный ход органов управления. Крепеж затягивают по документации мопеда. После запуска контролируют утечки, необычные звуки и работу сцепления, затем проверяют переключение передач. Если двигатель установлен с перекосом или проводка подключена неправильно, запуск и дальнейшая работа могут сопровождаться неисправностями.
