Кнопка выключения двигателя мотоблока 168F/170F (6,5/7 л.с.) ST с проводом

Кнопка выключения двигателя мотоблока 168F/170F (6,5/7 л.с.) ST предназначена для остановки мотора штатным органом управления. Её меняют при повреждении корпуса, неисправности переключения или обрыве присоединённого провода. Исправная кнопка позволяет заглушить двигатель без вмешательства в его настройки и без попыток остановить его перекрытием подачи топлива.

Конструкция и размещение

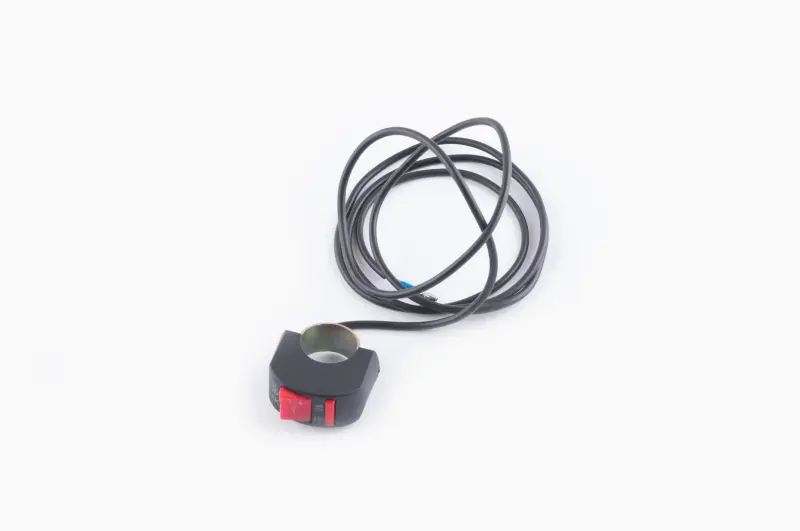

У кнопки чёрный корпус, красные элементы управления, круглое посадочное отверстие и отходящий от корпуса провод. При подборе такого исполнения учитывают не только место крепления, но и путь провода до подключения. Корпус должен удерживаться на опоре, а управление — оставаться доступным при обычном положении рук на рукоятках мотоблока.

Посадка влияет на удобство использования: свободно поворачивающийся корпус уходит из-под пальца, а слишком тесное крепление может повредить его при затяжке. Провод прокладывают так, чтобы он не натягивался при изменении положения рукояток и не попадал под подвижные рычаги. Запас длины нужен для свободного движения, но свисающие петли оставлять не стоит.

Когда требуется замена

Повод проверить кнопку — двигатель перестал реагировать на команду остановки, срабатывание стало непостоянным или переключатель заедает. Трещины корпуса, расшатанная посадка, повреждённая изоляция и надлом у выхода провода также требуют внимания. Вибрация и повторяющиеся перегибы могут нарушить соединение даже без заметного повреждения наружной оболочки.

Такие симптомы не всегда связаны с самой кнопкой. Рядом с ней проверяют соединения, состояние клемм и участки проводки, которые трутся о крепления. Если контакт ослаблен или провод перетёрт дальше по трассе, одна замена выключателя не устранит неисправность. Повреждённые соединители и держатели провода восстанавливают одновременно.

Что сверить со снятой кнопкой

• Форму корпуса, размер посадочного отверстия и способ фиксации на опоре.
• Расположение органов управления и свободный доступ к ним рядом с рукояткой и рычагами.
• Длину и направление выхода провода, чтобы проложить его по штатному маршруту.
• Количество подключаемых проводников, форму контактов и соответствие схеме остановки двигателя.

Одного совпадения обозначения двигателя недостаточно для выбора крепления и подключения. Сравнивайте кнопку со снятой деталью и проводкой конкретного мотоблока. Цвет оболочки не заменяет проверку назначения проводника. Неподходящее подключение может помешать запуску либо оставить двигатель без управления остановкой.

Установка и проверка

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. Сначала фиксируют прежнее расположение кнопки и подключение проводов, затем отсоединяют контакты и снимают крепление. За провод не тянут: усилие прикладывают к соединителю. Новую кнопку закрепляют без перекоса, сохраняя свободный ход управления.

После подключения по схеме техники провод закрепляют вдали от горячих поверхностей, острых кромок и движущихся деталей. Проверяют отсутствие натяжения во всех используемых положениях рукояток. Завершают замену проверкой запуска и остановки двигателя на неподвижной технике с отключённым приводом навесного оборудования. Если команда остановки не выполняется, к работе с мотоблоком возвращаются после устранения причины.
