Рычаг декомпрессора с тросом для мототрактора

Рычаг декомпрессора с тросом для мототрактора

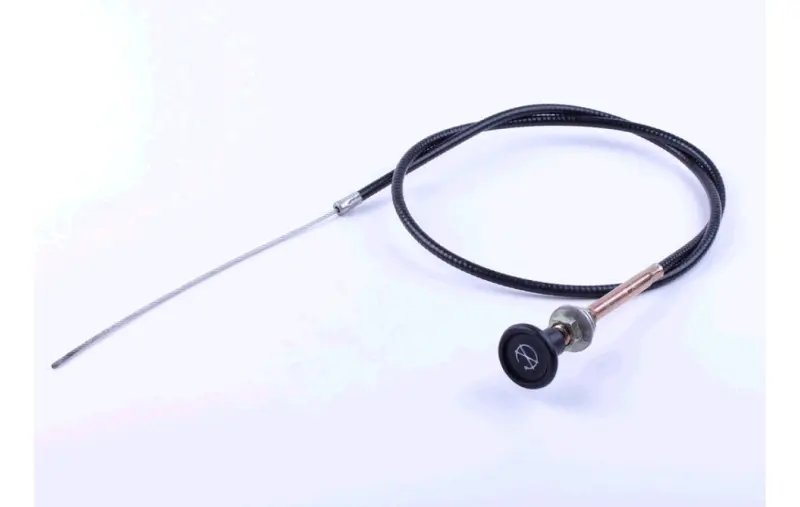

Готовый узел управления декомпрессором для дизельных мототракторов и минитракторов, собранных на базе тяжёлых мотоблоков. Комплект состоит из вытяжной рукоятки с резьбовой втулкой под установку в панель, гибкой оболочки в чёрной оплётке и стального троса с металлическим наконечником, который заводится на рычаг декомпрессора двигателя. Ставится взамен изношенного, оборванного или закисшего привода, а также при сборке мототрактора из мотоблока, когда органы управления выносятся к месту водителя.

Зачем нужен привод декомпрессора

Механизм декомпрессии на время пуска приоткрывает клапан и соединяет камеру сгорания с атмосферой. Сопротивление сжатия падает, и коленчатый вал одноцилиндрового дизеля проворачивается заметно легче — хоть ручным стартером, хоть электрическим. Именно так штатно запускают дизельные двигатели тяжёлых мотоблоков и мототракторов: сначала раскручивают вал при сброшенной компрессии, а затем отпускают декомпрессор. Если привод порван, растянут или закис, пуск на холодную превращается в мучение: ручной стартер отдаёт в руку, а электростартер тянет ток на пределе и быстро разряжает батарею. Исправный трос с рукояткой возвращает нормальный сценарий запуска и снимает лишнюю нагрузку со стартера и аккумулятора.

Конструкция комплекта

Узел собран по классической схеме тросового привода. Стальная жила свободно ходит внутри гибкой оболочки, защищённой от истирания и влаги. Со стороны водителя установлена круглая пластиковая рукоятка вытяжного типа на резьбовой втулке с гайкой — она фиксируется в отверстии приборной панели или кронштейна и не проворачивается при работе. Со стороны двигателя оболочка опирается на металлический упор, а свободный конец жилы закрепляется на рычаге декомпрессора зажимным винтом, что позволяет выставить свободный ход под свою технику.

• Вытяжная рукоятка удобного диаметра — декомпрессор удерживается одной рукой, вторая остаётся свободной для стартера.
• Резьбовая втулка с гайкой даёт жёсткую посадку в панели, поэтому усилие идёт на трос, а не на расшатывание крепления.
• Свободная регулировка длины жилы по месту позволяет точно выбрать провис и добиться полного срабатывания рычага.
• Оболочка по всей длине закрывает жилу от грязи, пыли и влаги, что заметно продлевает ход троса без закисания.

Как подобрать замену

• Снимите старый комплект и замерьте рабочую длину оболочки и общую длину внутренней жилы — это главные размеры при подборе.
• Проверьте диаметр посадочного отверстия под резьбовую втулку рукоятки в панели или кронштейне.
• Посмотрите, как трос крепится на самом рычаге декомпрессора: под зажимной винт нужен свободный конец жилы, под бобышку — наконечник.
• Прикиньте трассу прокладки: чем меньше резких перегибов, тем легче ход и тем дольше живёт жила.

Установка и обслуживание

Втулку рукоятки закрепляют в панели гайкой, оболочку прокладывают плавной дугой без петель и заломов, фиксируя хомутами вдали от глушителя и подвижных деталей. Жилу заводят в рычаг декомпрессора, выбирают лишний провис и затягивают зажим. После сборки проверяют полный ход: при вытянутой рукоятке клапан должен приоткрываться, при отпущенной — рычаг возвращаться в исходное положение без подклинивания. Периодическая смазка жилы моторным маслом через верхний конец оболочки сохраняет лёгкий ход в сырость и мороз.

Такой комплект берут и как ремонтную позицию для действующей техники, и как запасной при переоборудовании мотоблока в мототрактор, когда рычаги управления выводят на сиденье оператора.
