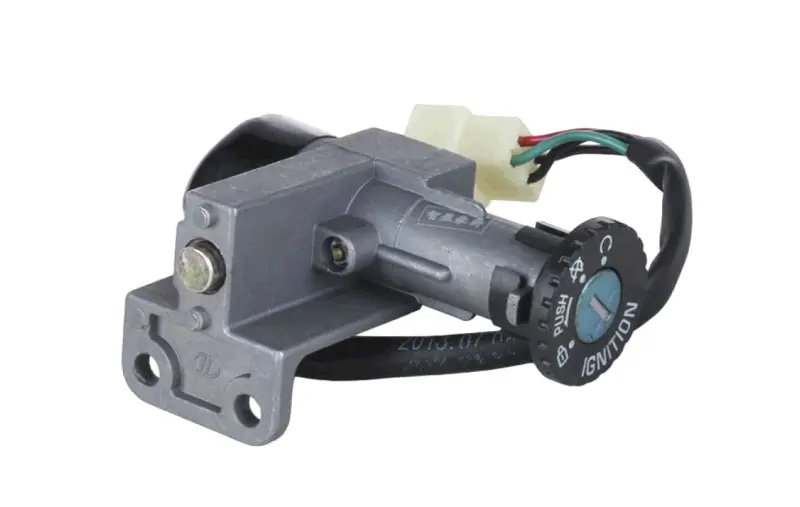

Замок зажигания голый Zongshen Grand Prix (Хоккеист) с блокировкой руля

Замок зажигания для китайских скутеров Zongshen и Viper Grand Prix, которые среди владельцев давно закрепились под прозвищем «Хоккеист». Через этот узел включается вся электрика машины: поворотом ключа подаётся питание на зажигание, свет и приборную панель, а крайнее положение цилиндра позволяет заблокировать руль на стоянке. Исполнение «голый» — это сам замок вместе с механизмом блокировки руля, без дополнительных личинок под крышку бензобака и замок сиденья, которые идут в полном наборе замков.

Конструкция и оснащение

Корпус отлит из металла и объединён с кронштейном под рулевую колонку: в нём выполнены два отверстия под крепёж и посадочная площадка, повторяющая заводскую геометрию. Личинка закрыта поворотной шторкой с обозначениями IGNITION и PUSH — она прикрывает замочную скважину от пыли и влаги, из-за которых ключ со временем начинает проворачиваться с усилием. Питание подводится короткой косой проводов с белой колодкой-разъёмом, поэтому деталь стыкуется со штатной проводкой скутера напрямую, без скруток и пайки.

Преимущества

• Литой корпус, выполненный заодно с кронштейном, воспринимает усилие при попытке провернуть заблокированный руль и не расшатывается на креплениях.
• Поворотная шторка закрывает скважину, так что внутрь личинки попадает заметно меньше пыли и воды, а ключ дольше ходит мягко.
• Готовая коса с колодкой позволяет подключиться к ответному разъёму скутера и обойтись без переделки проводки.

Когда замок пора менять

Типичные причины замены — ключ туго проворачивается или залипает в положении зажигания, скутер теряет питание и глохнет на кочках, механизм блокировки руля перестал фиксироваться либо не отпускает колонку. Отдельный случай — подгоревшие контакты внутри: свет и приборы при этом работают через раз, хотя аккумулятор и проводка исправны. Ставят новый замок и после попытки взлома, когда личинка разбита или высверлена, а также при утере ключей, когда проще поменять сам механизм, чем подбирать заготовку.

Как подобрать замену

• Сравните форму корпуса и кронштейна со снятой деталью: посадочное место на рулевой колонке у этой модели своё, от другого китайского скутера замок может не встать.
• Проверьте расстояние между крепёжными отверстиями и вылет цилиндра — от этого зависит, попадёт ли личинка в вырез передней облицовки.
• Сверьте колодку: тип разъёма и количество проводов должны совпадать с ответной частью проводки, иначе подключение придётся переделывать.
• Определитесь с составом: если изношены ещё и личинки бака или сиденья, под них нужны отдельные детали — иначе на скутере окажутся два разных ключа.

Для установки снимите переднюю облицовку и центральную панель, отсоедините колодку старого замка, открутите крепёж на рулевой колонке и поставьте новую деталь на то же место. После сборки проверьте все положения ключа: питание должно появляться и пропадать чётко, руль — фиксироваться и освобождаться без заеданий, а ключ вынимался только в выключенном положении. Такой замок берут и на плановую замену изношенного механизма, и в запас — особенно если скутер ездит каждый день и часто стоит на улице.
