Крышка блока двигателя передняя для мотоблока 175N/180N (7/9 л.с.)

Крышка блока двигателя передняя для мотоблока 175N/180N (7/9 л.с.)

Штампованная стальная крышка закрывает переднее окно блока одноцилиндрового дизельного двигателя 175N/180N мощностью 7 и 9 л.с. — мотора, который ставят на тяжёлые мотоблоки и мототракторы с водяным охлаждением. Вместе с прокладкой она удерживает масло внутри картера и закрывает внутреннюю часть двигателя от пыли, воды и растительного мусора, которых на поле и в огороде всегда хватает.

Конструкция

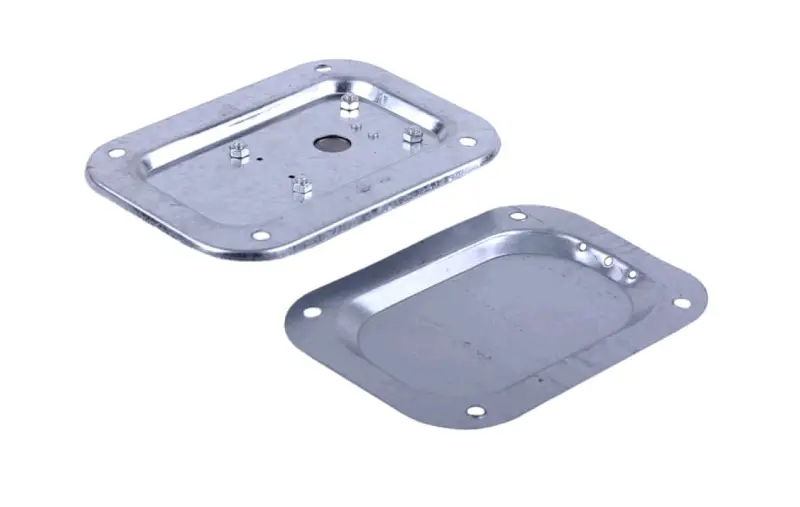

Деталь изготовлена из листовой стали со светлым защитным покрытием. По периметру выштампован жёсткий поясок: он держит геометрию детали и не даёт ей выгибаться при затяжке болтов, поэтому прилегание по прокладке остаётся равномерным по всему контуру. Форма прямоугольная со скруглёнными углами, крепёжные отверстия разнесены по четырём углам, в поле крышки предусмотрено центральное отверстие, а на внутренней стороне расположены запрессованные шпильки. Привалочная плоскость ровная, без выступов, которые мешали бы посадке уплотнения.

Почему важна плотность стыка

Передняя крышка работает на границе масляной полости двигателя. Как только стык начинает пропускать, уровень масла падает незаметно для оператора, а масляная плёнка на блоке собирает пыль и труху. Для дизеля, который часами тянет плуг или фрезу под нагрузкой, потеря смазки быстро оборачивается перегревом и ускоренным износом поршневой группы. Крышку с деформированной плоскостью или следами коррозии дешевле заменить, чем раз за разом сажать её на герметик и снова возвращаться к тому же стыку.

Когда крышку меняют

• появились подтёки масла по стыку с блоком, которые не уходят после равномерной протяжки болтов;
• плоскость повело после неравномерной затяжки, удара или перегрева — уплотнение перестаёт держать;
• разбиты или сорваны крепёжные отверстия;
• на штампованной части появились вмятины, глубокая коррозия или трещина по ребру;
• штатная крышка потеряна либо повреждена при переборке двигателя.

Как подобрать

Ориентируйтесь на обозначение двигателя, а не на название мотоблока: моторы серии 175N/180N встречаются под разными торговыми марками техники, а посадочные места у них общие. Снимите старую крышку и сравните её с новой по габариту контура, межцентровым расстояниям крепёжных отверстий и положению центрального отверстия. Передняя и задняя крышки блока различаются между собой и не взаимозаменяемы, поэтому при подборе всегда уточняйте сторону установки.

Установка

Перед монтажом очистите обе привалочные плоскости от старого уплотнения и застывшего герметика, протрите их насухо и проверьте на отсутствие забоин. Прокладка передней крышки блока подбирается отдельно под этот же двигатель — ставить крышку на старое, обжатое уплотнение не стоит. Болты наживите от руки, а затягивайте крест-накрест в несколько проходов, без перетяжки: чрезмерное усилие выгибает тонкую стальную стенку и снова открывает стык. После сборки прогрейте двигатель на холостых и осмотрите шов на предмет свежих масляных следов.

Такую крышку берут и под конкретный ремонт, когда старая уже не держит масло, и в запас вместе с прокладками перед сезоном — деталь мелкая, но без неё двигатель мотоблока не соберёшь.
