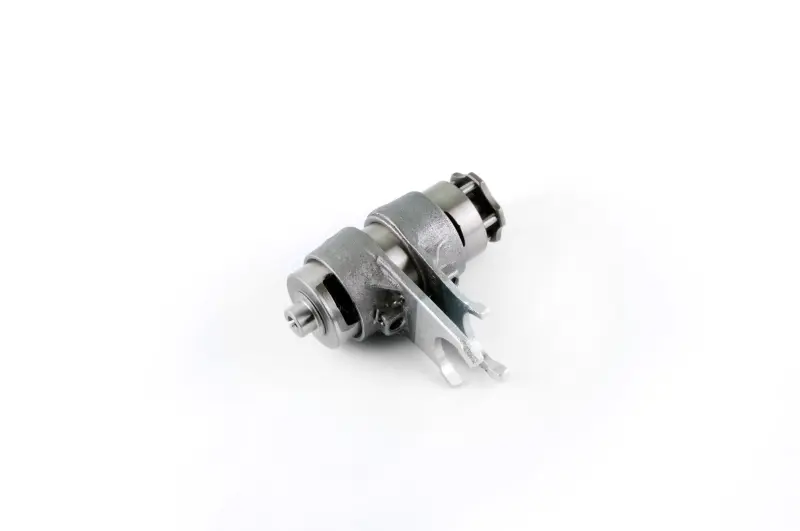

Вал переключения передач копирный с вилками для мопедов Delta, Alpha (139FMB, 152FMH)

Вал переключения передач копирный с вилками для мопедов Delta и Alpha

Чёткое включение ступеней в четырёхтактной коробке мопеда обеспечивает связка копирного барабана и вилок. Лапка через храповый механизм проворачивает барабан на один шаг, фигурные канавки на его поверхности смещают вилки вдоль направляющей оси, а вилки переводят подвижные шестерни в зацепление с соседними. Как только профиль канавок разбивается, а лапки вилок истираются и теряют толщину, передачи начинают выбивать под нагрузкой, появляются пропуски и ложные нейтрали между ступенями. Замена этой пары деталей возвращает коробке нормальную работу без переборки всего двигателя.

Комплект рассчитан на горизонтальные четырёхтактные двигатели мопедов и лёгких мотоциклов Delta и Alpha, а также на родственные силовые агрегаты серий 139FMB, 147FMH, 152FMH и 154FMI рабочим объёмом от 50 до 125 см³. Такие моторы стоят на Delta, Alpha, Dingo, Orion и близких моделях, а также на части лёгкой техники с механической четырёхступенчатой коробкой, включая квадроциклы на базе этих двигателей.

Что входит в конструкцию

Барабан изготовлен из стали, его профильные канавки задают траекторию движения вилок и порядок включения ступеней. На торце расположена фиксирующая звёздочка: по её лучам подпружиненный ролик находит положения передач и удерживает барабан от самопроизвольного проворота. Вилки установлены на общей оси и опираются рабочими лапками в проточки подвижных шестерён коробки.

• Копирный барабан с профильными канавками для перевода вилок.
• Вилки переключения с рабочими лапками под проточки шестерён.
• Фиксирующая звёздочка на торце барабана под подпружиненный ролик.
• Стальное исполнение деталей, рассчитанное на ударные нагрузки при переключении.

Когда пора менять

Типичные симптомы — передача выбивает при разгоне, ступень включается только со второго нажатия, между передачами постоянно ловится нейтраль, лапка ходит вяло или проваливается. При разборке двигателя износ виден по вытертым до блеска канавкам барабана, по скруглённым краям и уменьшенной толщине лапок вилок, а также по следам перегрева на рабочих поверхностях.

Как подобрать и установить

Ориентируйтесь на модель двигателя и число ступеней: у семейства 139FMB встречаются варианты со схемой «все передачи вниз по кругу» и с классической схемой, и профиль канавок у них отличается. Перед покупкой сравните снятый барабан по количеству и форме канавок, длине, диаметрам посадочных шеек и по числу вилок в комплекте. При сборке промойте детали, смажьте моторным маслом ось вилок и рабочие кромки, проследите за правильной стороной установки каждой вилки и проверьте свободное вращение барабана до окончательной затяжки картера.

Преимущества

• Барабан и вилки идут одним комплектом — сопрягающиеся детали меняются вместе, и новые лапки не прирабатываются к разбитым канавкам.
• Стальные детали держат ударную нагрузку от лапки, поэтому профиль канавок дольше сохраняет геометрию при активной городской езде.
• Фиксирующая звёздочка задаёт устойчивые положения ступеней — переключение остаётся внятным, а включённая передача не выскакивает от вибрации.

Такую замену обычно совмещают с обновлением сальников и прокладок картера и осмотром шестерён: двигатель всё равно вскрыт, а свежий механизм выбора передач сразу возвращает мопеду предсказуемое переключение и спокойную работу коробки под нагрузкой.
