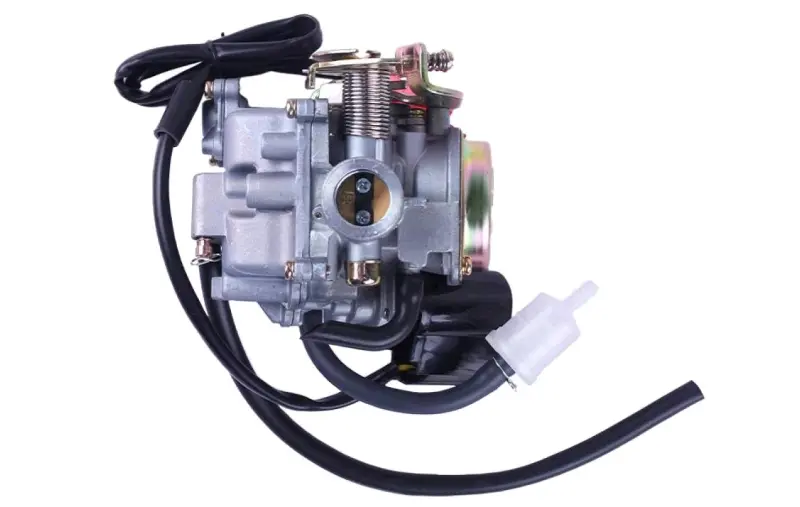

Карбюратор 4Т GY6 50/80 с металлической крышкой мембраны

Карбюратор 4Т GY6 50/80 с металлической крышкой мембраны

Подача топлива на четырёхтактном китайском скутере держится на одном узле — карбюраторе. Он смешивает бензин с воздухом в нужной пропорции на холостом ходу, в среднем диапазоне и на полном газу, поэтому от его состояния напрямую зависят пуск, ровность оборотов и расход бензина. Эта модель рассчитана на моторы семейства GY6 рабочим объёмом 50–80 см³ — двигатели 139QMB и 139QMA, которые стоят на большинстве китайских скутеров этого класса.

Конструкция и особенности

Узел построен по вакуумной (мембранной) схеме: дроссельный золотник поднимает не трос напрямую, а разрежение во впускном тракте. Такая схема сглаживает резкое открытие ручки газа и удерживает состав смеси ровным, пока мотор только набирает обороты. Диффузор диаметром 18 мм соответствует стандартному размеру PD18J для этого класса двигателей, посадочное место под патрубок воздушного фильтра — порядка 38–39 мм.

Крышка вакуумной камеры здесь металлическая, а не пластиковая: она жёстче держит геометрию прижима мембраны по всему контуру и не деформируется от перетяжки винтов. В комплектацию входит электроклапан с двухконтактным разъёмом и проводом, топливный фильтр в подводящей магистрали, а также шланги подачи и дренажа. На корпусе выведены винт качества смеси и упор холостого хода, сверху расположен кронштейн оболочки троса газа с возвратной пружиной.

Преимущества

• Металлическая крышка вакуумной камеры сохраняет равномерный прижим мембраны, поэтому настройки дозирования не сбиваются после разборки, промывки и обратной сборки.
• Вакуумный привод золотника убирает провалы при резком повороте ручки газа и делает разгон плавным, без рывков в городском потоке.
• Электроклапан перекрывает подачу бензина через систему холостого хода при выключенном зажигании — меньше риск перелива и мокрой свечи после стоянки.
• Фильтр в топливной магистрали задерживает грязь и осадок из бака, продлевая ресурс жиклёров и запорной иглы.
• Винт качества смеси и отдельный упор холостого хода выведены наружу, поэтому обороты и состав смеси настраиваются на работающем двигателе без снятия узла.

Когда пора менять карбюратор

Поводом для замены обычно становятся плавающие обороты холостого хода, троение на прогреве, затяжной утренний пуск, запах бензина и чёрный дым, провалы при добавлении газа, подтекание топлива из дренажного шланга при исправном бензокране. Изношенная запорная игла, потерявшая эластичность мембрана и выработка на оси дроссельной заслонки чисткой не лечатся — в такой ситуации разумнее поставить новый карбюратор целиком, чем перебирать старый по частям.

Подбор и установка

Перед покупкой сверьте со снятой деталью диаметр посадки на впускной патрубок двигателя, посадочное место под воздушный фильтр, наличие электроклапана и тип его разъёма, а также расположение кронштейна троса газа. При монтаже продуйте впускной коллектор, поставьте новую прокладку, наживите крепёж без перекоса и затяните равномерно. Топливный шланг подключают через фильтр по направлению потока, вакуумный — на штуцер разрежения, провод электроклапана — к штатной проводке скутера. После установки прогрейте двигатель, выставьте обороты холостого хода упорным винтом и доведите смесь винтом качества до устойчивой работы без провалов и лишнего дыма.

Такой карбюратор берут и как ремонтную замену изношенного, и как запасной узел для скутера, который ездит каждый день: ровный холостой ход и предсказуемая реакция на ручку газа особенно заметны в городском режиме с частыми остановками и стартами со светофора.
