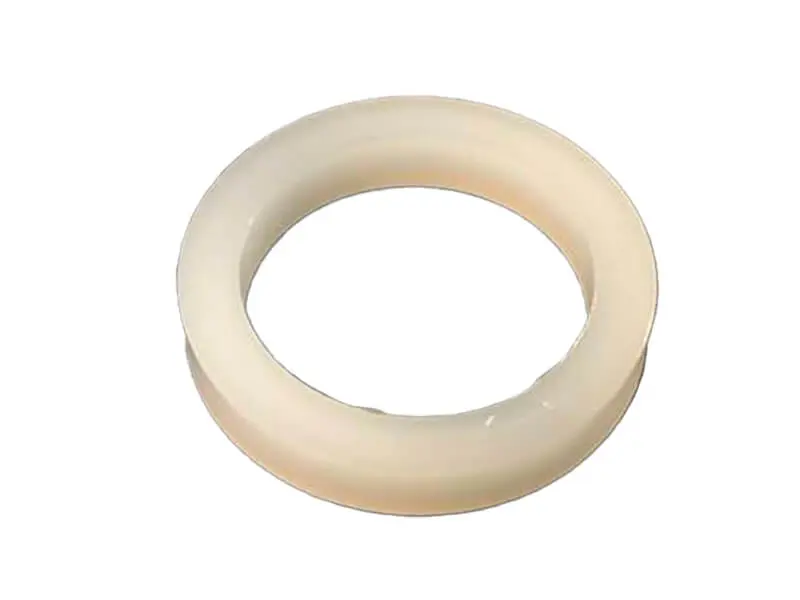

Втулка кулисы КПП мототрактора тип 2

Втулка кулисы КПП мототрактора тип 2

Небольшая полимерная деталь, от которой напрямую зависит, насколько точно рычаг переключения попадает в нужную передачу. Втулка садится в посадочное место механизма переключения и удерживает подвижную часть кулисы соосно: гасит боковое качание, убирает стук и возвращает рычагу понятные, чёткие положения.

Как втулка работает в механизме переключения

Кулиса передаёт движение от рычага к вилкам внутри коробки передач. Чтобы это движение оставалось точным, подвижная часть должна опираться на посадку с минимальным зазором. Именно такую опору и создаёт втулка: она принимает на себя трение, работает как подшипник скольжения и не даёт металлу тереться о металл. Изготовлена из светлого антифрикционного полимера — такой материал скользит без задиров, не требует постоянной набивки смазки и почти не изнашивает ответную стальную поверхность.

Форма — сплошное кольцо с плоским опорным торцом и скруглённой наружной поверхностью. Плоская сторона ложится на посадочную площадку и работает как упор, а сквозное отверстие охватывает подвижную часть механизма. Целостность кольца здесь критична: как только полимер выработался или треснул, зазор растёт, рычаг начинает гулять, а передачи включаются неохотно.

Когда деталь пора менять

Полимерная опора кулисы относится к расходным позициям — её меняют по мере выработки, обычно вместе с ревизией механизма переключения. Поставить новую втулку стоит, если появились такие признаки:

• рычаг переключения свободно болтается в нейтрали и не держит чёткое положение;
• передачи включаются с поиском, нужное положение рычага приходится нащупывать;
• во время работы слышен стук в зоне механизма переключения;
• передача самопроизвольно выбивается под нагрузкой;
• при разборке старое кольцо овальное, потрескавшееся, с задирами или с заметным люфтом на посадке.

Заменить кольцо дешевле и быстрее, чем потом ремонтировать вилки и шестерни, которые страдают от неполного включения передачи.

Как подобрать втулку

Втулки кулисы для мототракторов выпускаются в нескольких исполнениях, которые отличаются наружным и внутренним диаметром и высотой. Обозначение «тип 2» указывает как раз на конкретное исполнение, поэтому перед покупкой имеет смысл сверить деталь со снятой:

• наружный диаметр — по посадочному отверстию в корпусе механизма;
• внутренний диаметр — по подвижной части кулисы, которую втулка охватывает;
• высота кольца — чтобы деталь не выступала и не проваливалась в посадке;
• профиль торца — плоская сторона должна ровно ложиться на площадку.

Позиция рассчитана на распространённые китайские мототракторы, собранные на базе агрегатов мотоблока, — механизм переключения у них унифицирован. Если техника уже ремонтировалась и узел переставляли, ориентируйтесь на замеры снятой детали, а не только на модель машины.

Установка

Работа простая и выполняется обычным набором ключей. Механизм переключения снимают или частично разбирают, вычищают посадочное место от остатков старого полимера и грязи, проверяют состояние ответной поверхности и вставляют новую втулку плоским торцом до упора. Полимер запрессовывается усилием руки или лёгкими ударами через мягкую проставку — бить по кольцу металлом напрямую не стоит. После сборки рычаг проверяют на всех передачах: ход должен быть плотным, без бокового качания.

Хорошая практика — держать такую втулку в запасе вместе с прокладками и сальниками коробки. Механизм переключения вскрывают редко, и разумнее обновить изношенную опору сразу, чем возвращаться к той же разборке через сезон.
