Гидрораспределитель двухконтурный с плавающим режимом для мототрактора (тип 2)

Гидрораспределитель двухконтурный с плавающим режимом для мототрактора (тип 2)

Моноблочный распределитель ручного управления на две секции направляет поток масла от насоса к двум независимым гидроконтурам мототрактора, минитрактора или тяжелого мотоблока с гидравликой. Одна рукоятка отвечает за подъем и опускание задней навески, вторая — за дополнительный гидроцилиндр: отвал, ковш, наклон кузова прицепа или рабочий орган навесного орудия. Обе секции питаются от одного насоса, поэтому отдельная обвязка под каждый контур не нужна.

Плавающий режим в работе

Золотник с плавающим положением дает четыре позиции: подъем, нейтраль, принудительное опускание и плавание. В плавающем положении обе полости гидроцилиндра сообщаются со сливом, шток перестает жестко удерживать орудие, и отвал, щетка, культиватор или фреза идут по рельефу собственным весом. Так проще выдержать ровную глубину обработки, а при уборке снега нож не упирается в неровности площадки и не подбрасывает переднюю часть техники. При подъеме и опускании рукоятка возвращается в нейтраль пружиной, поэтому цилиндр останавливается сразу, как только оператор отпустил рычаг.

Конструкция и управление

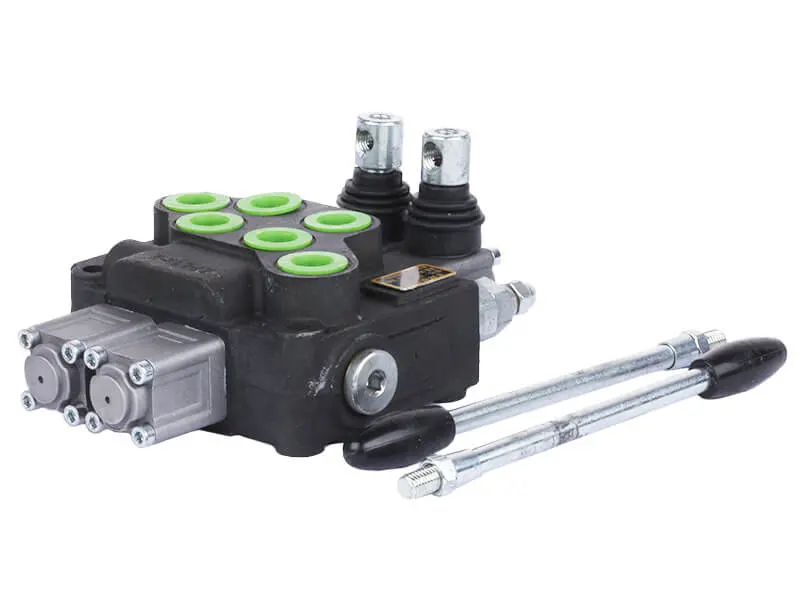

Схема с открытым центром: в нейтрали масло свободно уходит на слив, насос не работает под нагрузкой, а система не перегревается на холостом ходу. Внутри корпуса стоит предохранительный клапан, который сбрасывает избыточное давление при упоре штока или перегрузке орудия. Рукоятки монтируются на шарнирные наконечники золотников, резиновые пыльники закрывают их выход от пыли и влаги, а технологические пробки в отверстиях держат каналы чистыми до момента подключения рукавов.

Преимущества

• Плавающее положение разгружает навеску и гидроцилиндр: орудие копирует рельеф вместо того, чтобы работать в упор и расшатывать точки крепления.
• Две независимые секции держат на технике сразу два рабочих контура, поэтому переход с навески на дополнительное оборудование не требует перекидывания рукавов.
• Открытый центр и пружинный возврат в нейтраль упрощают управление: цилиндр фиксируется в нужном положении сразу после отпускания рычага, а насос в паузах не греет масло.
• Встроенный предохранительный клапан ограничивает пиковое давление и бережет насос и рукава высокого давления при упоре цилиндра.
• Пропускная способность 40 л/мин с запасом перекрывает подачу штатных шестеренных насосов мототракторов на 12–16 л. с., поэтому навеска поднимается быстро и без просадок.

Подбор и установка

Перед покупкой сверьте со снятым блоком число секций, присоединительные размеры, посадочные отверстия под крепеж и сторону вывода рукояток: на мототракторах распределитель ставят и на кронштейн у сиденья, и на раму рядом с баком. Уточните резьбу напорной и сливной линий, а также отводов на цилиндры, чтобы заранее подобрать переходники под имеющиеся рукава. После монтажа залейте в бак чистое масло, прокачайте систему несколькими полными циклами подъема и опускания без нагрузки и осмотрите соединения на подтеки. Плавающий режим проверяют на опущенном орудии: в этой позиции навеска должна свободно ходить вверх-вниз от усилия руки.

Характеристики

• Тип: моноблочный распределитель ручного управления, 2 секции
• Пропускная способность: 40 л/мин
• Рабочее давление: до 25 МПа (250 бар)
• Схема: открытый центр, возврат золотников в нейтраль пружиной
• Позиции: подъем, нейтраль, опускание, плавающее положение
• Комплектация: распределитель и две рукоятки управления

Такой блок берут при замене изношенного распределителя с течью по золотникам, при потере четкости управления навеской и при сборке гидравлики на мототрактор с нуля — под заднюю навеску, отвал, погрузчик или самосвальный прицеп.
