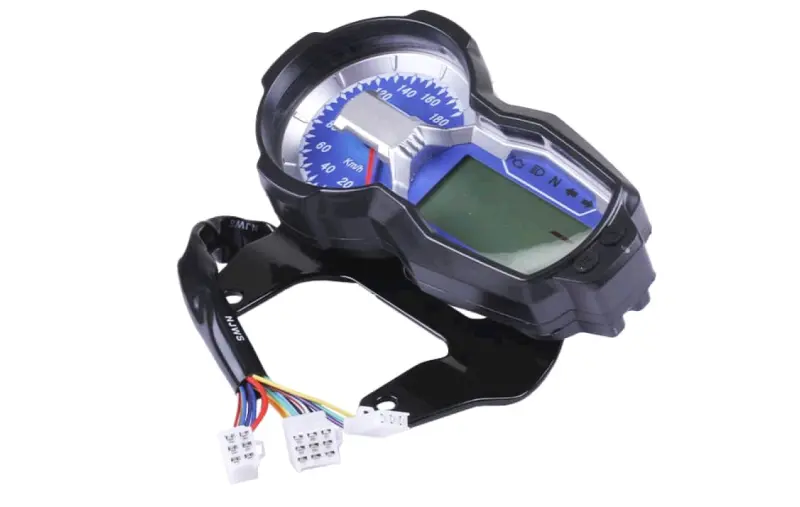

Панель приборов в сборе Viper ZS200A со спидометром 180 км/ч и ЖК-дисплеем

Панель приборов в сборе для мотоцикла Viper ZS200A

Готовый к установке комбинированный щиток: аналоговая шкала скорости, жидкокристаллический экран, блок контрольных ламп, корпус с козырьком, монтажный кронштейн и жгут проводки с разъёмами. Докупать отдельно стрелочный механизм, стекло или крепление не нужно — позиция поставляется целиком и занимает место штатной панели.

Что видит водитель

Скорость показывает стрелка по круговой шкале с оцифровкой в километрах в час и верхним пределом 180 км/ч. Разметка крупная и контрастная: синий фон циферблата со светлым кольцом делений, поэтому значение считывается коротким взглядом и не отвлекает от дороги. Справа встроен монохромный ЖК-экран под цифровые данные, а над ним выстроен ряд контрольных ламп — указатели поворота, нейтральная передача «N» и дальний свет. Такого набора хватает, чтобы не забыть включённый поворотник, вовремя переключить свет и убедиться в нейтрали перед пуском двигателя.

Конструкция и подключение

Корпус отлит из чёрного пластика с высоким передним козырьком: он прикрывает шкалу и экран от прямых лучей и бликов, из-за которых показания «выцветают» на солнце. Приборная часть и фигурный кронштейн образуют цельную деталь, поэтому панель садится на штатные точки и держит жёсткую посадку без люфта и дребезга на неровной дороге. Жгут выведен снизу и заканчивается двумя многоконтактными колодками и отдельным маленьким разъёмом — соединение разъёмное, без пайки и скруток.

Когда пора менять щиток

• стрелка спидометра стоит на месте или дёргается, показания пропадают на ходу;
• ЖК-экран погас, показывает часть сегментов или засветился полностью;
• не работает подсветка, не загораются лампы поворотов, нейтрали или дальнего света;
• внутри собирается конденсат, стекло треснуло или помутнело;
• панель разбита при падении, сломаны уши кронштейна;
• окислились контакты в колодках старой проводки.

Как подобрать замену

Сначала сверьте модель мотоцикла: щиток рассчитан на Viper ZS200A и родственные версии этой серии с такой же передней частью облицовки. Затем положите рядом снятую панель и сравните силуэт корпуса, вылет и посадочные отверстия кронштейна, количество контактов в колодках и порядок проводов по цветам. Совпадение именно по этим пунктам важнее внешнего сходства циферблата: оно определяет, встанет ли деталь на место и заработают ли все сигнализаторы. Если мотоцикл после ремонта собран с проводкой от другой модификации, прозвоните питание и лампы до окончательной сборки.

Установка

Работа несложная и выполняется обычным набором ключей. Снимите клемму с аккумулятора, освободите старую панель от крепежа, аккуратно рассоедините колодки, перенесите на новый щиток резиновые демпферы и втулки, если они стояли. Закрепите панель на штатных точках, состыкуйте разъёмы до щелчка, уложите жгут так, чтобы он не натягивался при повороте руля до упора. После сборки включите зажигание и проверьте подсветку, оба поворотника, лампу нейтрали и дальний свет, а затем показания скорости на первых метрах движения.

Такой щиток берут для восстановления битого мотоцикла, для замены выгоревшей от времени панели и как запас в мастерскую, которая обслуживает технику этого класса. Полный комплект с корпусом, кронштейном и проводкой экономит время сборки: старую панель снимают, новую ставят — и приборы снова показывают скорость и включённые режимы.
