Трос выжима дифференциала для КПП 3+1 мотоблока и мототрактора (левый/правый)

Трос выжима дифференциала для КПП 3+1

Тяга передаёт усилие от рычага на механизм отключения полуоси в коробке передач 3+1 — той самой, которую ставят на мотоблоки с водяным охлаждением и на собранные из них мототракторы. Наконечники и посадочные размеры рассчитаны так, что одна и та же позиция становится и на левую, и на правую сторону: подбирать зеркальный вариант не нужно, а при обслуживании техники удобно менять обе тяги сразу.

Конструкция

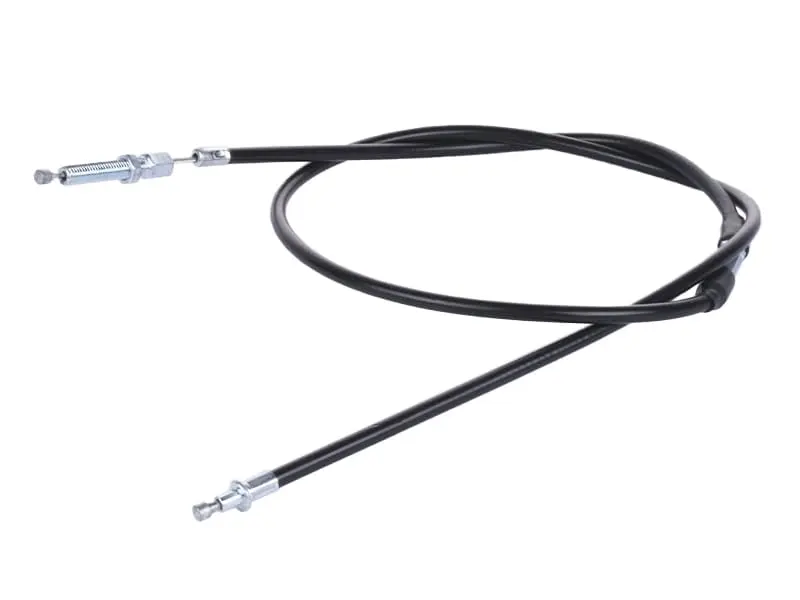

Основа — стальной многожильный сердечник в чёрной защитной оболочке. С одной стороны установлен резьбовой регулировочный узел с пружиной и цилиндрическим наконечником, который заходит в паз рычага; с другой — металлический наконечник со штифтом под вилку механизма отключения. Оболочка держит трассу и закрывает сердечник от пыли, грязи и влаги, а резьбовой регулятор позволяет выбрать провисание без переделок креплений.

Как работает раздельный выжим

В коробке 3+1 привод на каждое ведущее колесо отключается независимо. При развороте в конце ряда оператор выжимает рычаг нужной стороны, соответствующая полуось освобождается, и техника проходит поворот заметно мягче — без пробуксовки внутреннего колеса и без разрывания дернины. После отпускания рычага возвратный механизм возвращает вилку в исходное положение, и момент снова идёт на оба колеса. Точность этой работы напрямую зависит от состояния тяги: растянутый или заломленный трос отключает полуось не полностью и заставляет доворачивать машину силой.

Признаки, что тягу пора менять

• рычаг ходит туго, залипает в выжатом положении или возвращается рывками;
• полуось отключается лишь частично, разворот требует заметного усилия;
• на оболочке появились изломы, трещины или протёртые до сердечника участки;
• у наконечника видны оборванные проволоки сердечника;
• регулировкой уже не удаётся выбрать свободный ход — резьба выкручена до предела.

Подбор

Снимите старую тягу и сравните с ней три параметра: общую длину оболочки, длину выхода сердечника с каждой стороны и форму наконечников. На технике одного класса встречаются коробки с разным расположением рычагов, поэтому длина остаётся главным критерием — короткая тяга будет натягиваться на поворотах, а слишком длинная провиснет и начнёт цеплять за навесное оборудование. Если меняете обе стороны, берите одинаковые тяги: так регулировка получится симметричной и рычаги сработают с одинаковым ходом.

Установка и обслуживание

Ставить тягу удобнее с полностью ослабленным регулятором. Сначала наконечник заводится в вилку механизма отключения, затем оболочка укладывается по штатной трассе плавными радиусами, без резких перегибов у рычага и у коробки, и фиксируется в штатных упорах. Свободный ход выбирают в последнюю очередь, проверяя на заглушенном двигателе, что рычаг отключает полуось до упора и возвращается сам, без остаточного натяга. Пара капель жидкой смазки в оболочку перед сезоном и очистка наконечников от налипшей земли заметно продлевают срок службы: большая часть таких тросов выходит из строя не от нагрузки, а от закисания сердечника в загрязнённой оболочке.

Запасная тяга выжима дифференциала — та деталь, из-за которой не хочется прерывать работу в поле: замена занимает несколько минут ключами из штатного набора и возвращает технике нормальную управляемость на разворотах.
