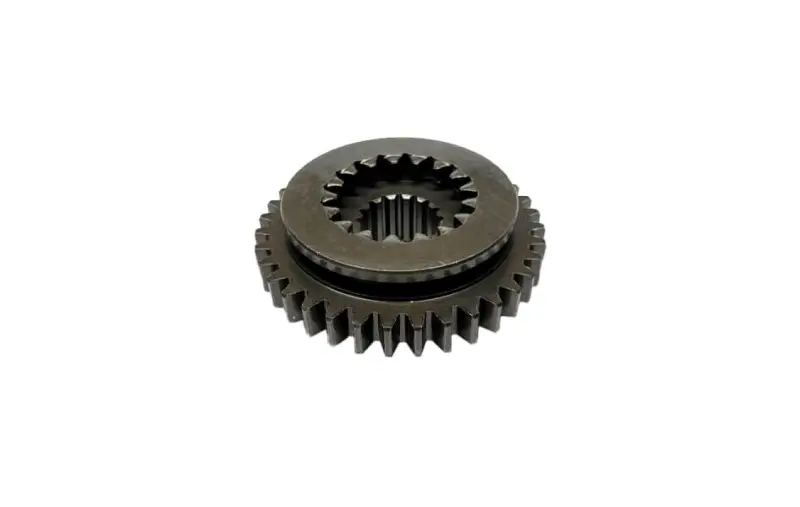

Шестерня повышенной/пониженной передачи подвижная Z-16/17/36 Foton 244, ДТЗ 244, Jinma 244/264

Шестерня повышенной/пониженной передачи подвижная Z-16/17/36 Foton 244, ДТЗ 244, Jinma 244/264

Подвижная шестерня редуктора диапазонов отвечает за переключение минитрактора между повышенным и пониженным рядом. Она перемещается по шлицам вала вилкой переключения и вводит в зацепление нужную пару, задавая рабочий диапазон скоростей: быстрый — для переездов и транспортных работ, медленный — для вспашки, фрезерования и работы с тяжёлым навесным оборудованием.

Где стоит и как работает

Место установки — понижающий редуктор коробки передач тракторов серии 244. В зацепление деталь вступает с неподвижными шестернями диапазона: при перемещении вдоль шлицев торцевой венец кулачковых зубьев соединяется с ответной шестерней, а прямозубый обод передаёт крутящий момент дальше по трансмиссии. От состояния этой шестерни напрямую зависит чёткость включения рядов и способность трактора удерживать выбранный диапазон под нагрузкой.

Конструкция

Изделие цельное, стальное, с термообработанными зубьями. Внутренние шлицы обеспечивают подвижную посадку на валу и передачу момента без проворота, отдельный венец кулачковых зубьев служит для соединения с ответной шестерней, а основной прямозубый обод работает в постоянном зацеплении. Кольцевая проточка между венцами предназначена под вилку переключения. Обозначение Z-16/17/36 описывает число зубьев зубчатых элементов детали — именно по нему шестерня подбирается при ремонте коробки.

Когда шестерню меняют

• трактор самопроизвольно выбивает повышенный или пониженный ряд под нагрузкой;
• диапазон включается туго, с хрустом или только с нескольких попыток;
• на кулачковых зубьях появились скругления, сколы и следы наклёпа;
• на прямозубом ободе есть выкрошенные или подломанные зубья;
• шлицевое соединение разбито, шестерня ходит по валу с ощутимым люфтом;
• в масле коробки обнаружена металлическая стружка после длительной работы на пониженном ряду.

Как подобрать

Основной ориентир — модель трактора и сама снятая деталь. Пересчитайте зубья на каждом венце, сравните наружный диаметр и ширину зубчатого обода, число и профиль внутренних шлицев, ширину проточки под вилку и общую высоту шестерни. Совпадение этих размеров со старой деталью подтверждает, что новая шестерня встанет на штатное место без доработок. Тракторы Foton 244, ДТЗ 244 и Jinma 244/264 построены на близкой по конструкции трансмиссии, поэтому позиция применяется на всех перечисленных моделях. На других сериях коробка отличается, и сверка по снятому образцу обязательна.

Установка и обслуживание

Замена выполняется со снятием крышки коробки и разборкой редуктора диапазонов. Перед сборкой осмотрите вал: изношенные шлицы быстро добьют и новую шестерню. Проверьте вилку переключения — погнутая или сточенная вилка не доводит шестерню до полного зацепления, из-за чего кулачки работают торцами и выкрашиваются. Оцените заодно ответные шестерни диапазона: если их зубья тоже повреждены, разумнее менять пару целиком. После сборки залейте свежее трансмиссионное масло и проверьте включение обоих рядов сначала на стоящем тракторе, затем под небольшой нагрузкой.

Исправная подвижная шестерня возвращает трактору чёткое переключение диапазонов, устойчивую тягу на пониженном ряду и нормальную транспортную скорость на повышенном — без самовыключения передачи посреди работы в поле.
