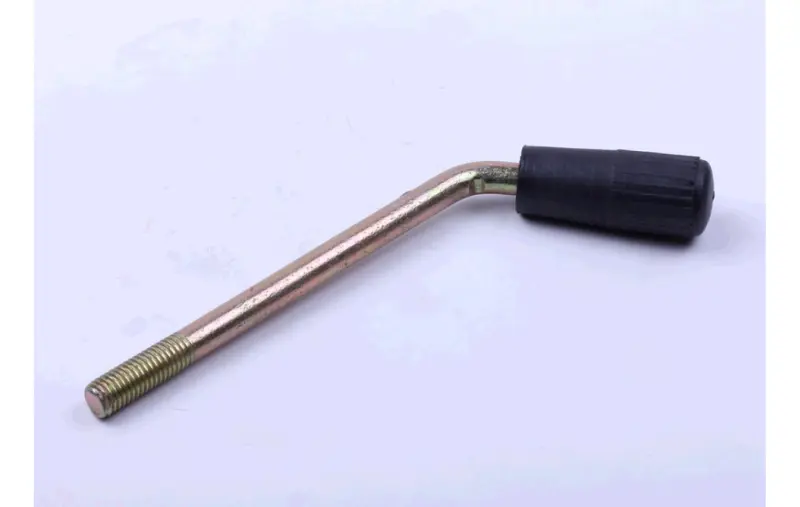

Кулиса гидравлики для мототрактора, стальная с пластиковой рукояткой

Кулиса гидравлики для мототрактора

Рычаг управления гидрораспределителем — деталь, через которую тракторист поднимает и опускает навеску, подает масло в гидроцилиндр и удерживает орудие в нужном положении. Резьбовым концом пруток вкручивается в золотник секции распределителя, а рукоятка выводится в зону, удобную для руки сидящего оператора. Стоит рычагу погнуться, сорвать резьбу или лишиться рукоятки — и точная работа с плугом, отвалом или самосвальным прицепом превращается в мучение.

Конструкция детали

Основа — стальной пруток круглого сечения с одним плавным изгибом ближе к верхней части. Нижняя половина нарезана длинной метрической резьбой: это посадочная часть, которая вкручивается в золотник и контрится гайкой. Верхняя половина остается гладкой и работает как плечо рычага. Металл покрыт желтым цинком с хроматированием — такое покрытие держится дольше обычной краски там, где на деталь постоянно попадают вода, пыль и подтеки гидравлического масла. На конец напрессована черная пластиковая рукоятка с продольными ребрами.

Что это дает в работе

• Оцинкованная поверхность прутка сопротивляется ржавчине, поэтому рычаг не прикипает к золотнику и через сезон-другой его по-прежнему можно выкрутить ключом.
• Ребристая пластиковая рукоятка не выскальзывает из мокрой или замасленной перчатки, а в холод не студит ладонь так, как голый металл.
• Длинная резьба дает запас регулировки: рычаг можно вкрутить глубже или выпустить выше, подогнав высоту рукоятки под свою посадку, и зафиксировать контргайкой.
• Изгиб прутка отводит рукоятку от корпуса распределителя и соседней секции, так что пальцы не упираются в металл при переключении.

Как подобрать замену

Главное при подборе — резьба. Выкрутите старый рычаг и измерьте диаметр резьбового конца и шаг, а заодно общую длину прутка и высоту, на которой оказывается рукоятка. У ходовых кулис такого типа под мототракторы и переоборудованные тяжелые мотоблоки мощностью 12–15 л.с. длина составляет порядка 275 мм при диаметре прутка около 16 мм, но перед покупкой сверяйте эти размеры со своим распределителем. Если секций две, рычаги обычно ставят парой, чтобы обе рукоятки стояли на одной высоте и не путались под рукой.

Когда рычаг пора менять

Самые частые причины — потрескавшаяся или прокрученная рукоятка, погнутый после удара о навеску пруток, забитая или сорванная резьба, следы коррозии в месте соединения с золотником. Гнутый рычаг тянет золотник под углом и ускоряет износ уплотнений секции, поэтому менять его лучше сразу, а не подгибать обратно. Сама замена простая: выкрутить старый пруток из золотника, при необходимости прогнать резьбу, вкрутить новый и затянуть контргайку так, чтобы рукоятка смотрела в удобную сторону и не задевала крыло, сиденье или соседний рычаг.

Такая кулиса пригодится и при плановом ремонте, и при самостоятельной сборке гидравлики на самодельном мототракторе, когда распределитель уже стоит на раме, а органы управления нужно вывести к месту оператора. Запасной рычаг стоит держать под рукой: в разгар полевых работ сломанное управление останавливает технику ничуть не хуже, чем отказ самого распределителя.
