Клапанный механизм в сборе ZH1105N/ZH1115N/ZH1125N, комплект на 2 клапана (дизель)

Комплект деталей клапанного механизма для одноцилиндровых дизелей серии ZH — ZH1105N, ZH1115N и ZH1125N, которые устанавливают на тяжёлые мотоблоки и мототракторы. Набор собран сразу на два клапана, впускной и выпускной, поэтому переборка головки цилиндра закрывается одной позицией, без поиска мелочи по отдельности.

Из чего состоит набор

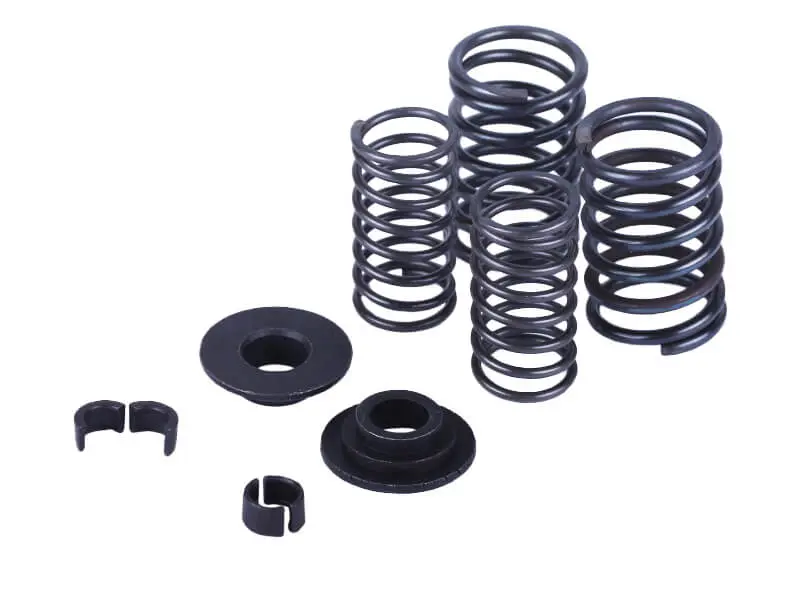

В комплекте те детали, которые удерживают клапан закрытым и возвращают его в седло после схода кулачка распредвала: клапанные пружины, опорные тарелки и конусные сухари. Именно эта тройка срабатывается быстрее самого клапана, потому что принимает знакопеременную нагрузку каждый цикл.

• Клапанные пружины — создают усилие, которое прижимает тарелку клапана к седлу; от их упругости зависит плотность закрытия и компрессия на повышенных оборотах.
• Опорные тарелки пружин — принимают верхний виток пружины и через конусную посадку передают усилие на стержень клапана.
• Сухари — конусные полувкладыши, которые замыкают тарелку на проточке стержня и держат сборку неподвижной под вибрацией.

Совместимость и подбор

Серия ZH — одноцилиндровые четырёхтактные дизели жидкостного охлаждения мощностью примерно от 18 л.с. у ZH1105N до 30 л.с. у ZH1125N, и клапанная группа у них унифицирована, поэтому комплект подходит ко всем трём модификациям. Если двигатель на технике уже перебирали, перед установкой сравните новые детали со снятыми: высоту и наружный диаметр пружины, диаметр и форму опорной тарелки, длину и профиль сухаря. У двигателей соседних серий — 190N, R180, 178F — размеры другие, и внешне похожая пружина даст неверное усилие закрытия.

Когда пора менять

• двигатель теряет тягу, дымит и хуже держит компрессию после длительной работы под нагрузкой;
• в клапанной крышке появился металлический стук, который не уходит после регулировки теплового зазора;
• пружина просела по высоте, потеряла упругость или лопнула по витку;
• разбита конусная посадка тарелки, сухари ходят с люфтом, на проточке стержня заметен наклёп;
• идёт плановая переборка головки: притирка клапанов, замена направляющих втулок или маслосъёмных колпачков.

Установка и обслуживание

Замена выполняется на снятой головке цилиндра или на месте, с помощью рассухаривателя. Клапан фиксируют от проваливания, сжимают пружину, снимают сухари и тарелку и вынимают старые детали. При сборке проточку стержня и внутренний конус сухарей очищают от нагара и лакового налёта, сухари ставят ровно, без перекоса, после чего лёгким ударом через оправку осаживают тарелку, чтобы конус сел в посадку до упора. Завершающий шаг — выставить тепловой зазор клапанов по регламенту двигателя: новые пружины и тарелки меняют высоту сборки, и прежняя регулировка перестаёт быть верной.

Такой набор практично держать под рукой при капитальном ремонте: если мотоблок или мототрактор долго работал на пыльном грунте, с перегревами или на неотрегулированной топливной аппаратуре, пружины и сухари почти всегда идут под замену вместе с притиркой клапанов. Восстановленная клапанная группа возвращает ровный холостой ход, стабильную компрессию и уверенный запуск на холодном двигателе.
