Механизм рычага тормоза цепи Forester для бензопилы STIHL MS 180

Механизм рычага тормоза цепи Forester для STIHL MS 180

Деталь предназначена для ремонта привода тормоза цепи бензопилы STIHL MS 180. Она работает внутри тормозного механизма и участвует в передаче движения от переднего защитного щитка к деталям, которые включают и освобождают тормоз. Такой механизм нужен, когда штатный рычаг поврежден, деформирован, заедает в точках соединения или перестал правильно взаимодействовать с остальными компонентами привода.

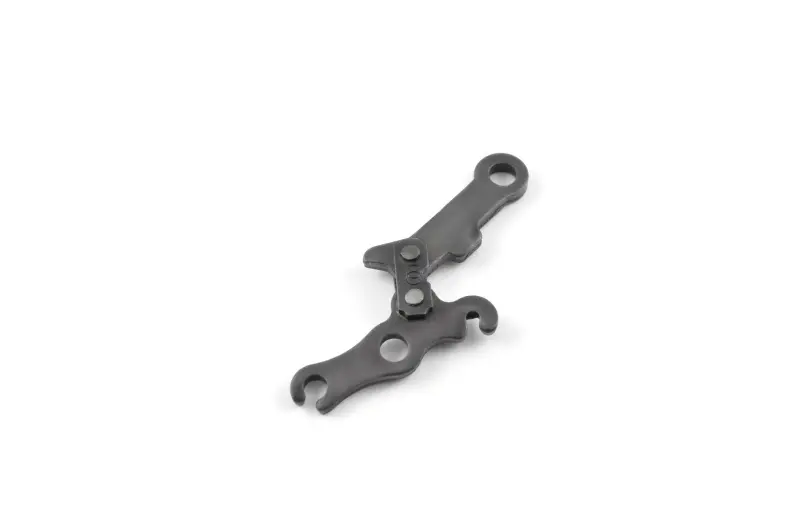

Конструкция состоит из соединенных подвижных звеньев с отверстиями, опорными участками и фигурными зацепами. Эти элементы задают положение механизма и обеспечивают его взаимодействие с соседними деталями. Позиция не является передним защитным щитком, тормозной лентой или тормозом в сборе: это отдельная часть рычажного привода. Поэтому перед покупкой нужно определить, что причиной неисправности служит именно механизм рычага, а не пружина, лента, щиток либо поврежденные посадочные места корпуса.

Что проверить при подборе

• Модель бензопилы. Заявленная совместимость относится к STIHL MS 180. Одного внешнего сходства недостаточно, если на корпусе пилы указана другая модель или версия.
• Форму старой детали. Сопоставьте расположение крупных и малых отверстий, форму обоих звеньев, конфигурацию крайних зацепов и положение шарнирного соединения.
• Состояние соседних компонентов. Проверьте защитный щиток, тормозную ленту, пружины, соединительную планку и опорные точки. Их износ может сохранять заедание или неправильный ход даже после установки нового механизма.
• Свободу движения. После сборки рычажная система должна перемещаться без перекоса, самопроизвольного выхода из посадочных мест и контакта с посторонними деталями.

Назначение в тормозной системе

В бензопиле MS 180 тормоз цепи включается перемещением переднего защитного щитка вперед, а освобождается его возвратом к передней рукоятке. Механизм рычага связывает это управляющее движение с внутренними компонентами тормоза. Исправное взаимодействие деталей необходимо для четкого переключения двух положений: цепь заблокирована или тормоз освобожден. Если звенья имеют выработку, нарушенную геометрию либо поврежденные точки опоры, щиток может двигаться с необычным усилием, не фиксироваться или не передавать полный ход.

При диагностике полезно сначала очистить область тормозного механизма и проверить каждую сопряженную деталь отдельно. Загрязнение не следует путать с механическим повреждением, однако трещины, деформация, заметная выработка отверстий и сорванные зацепы являются основанием для замены. Новый механизм нельзя подгонять подпиливанием или изменением формы: несовпадение геометрии обычно указывает на неверно выбранную модификацию либо проблему с соседними деталями.

Установка и контроль после ремонта

Замена выполняется при полностью остановленном двигателе. Перед разборкой необходимо запомнить взаимное положение рычага, соединительной планки, пружин и тормозной ленты, поскольку механизм устанавливается в определенной ориентации. Посадочные точки очищают, а детали с трещинами, сильной выработкой или деформацией заменяют до окончательной сборки. Если нет опыта ремонта тормоза цепи, установку следует поручить специалисту по бензоинструменту.

После монтажа проверьте свободный ход переднего щитка и работу тормоза до начала пиления. При включенном тормозе цепь должна оставаться неподвижной во время предусмотренной инструкцией краткой проверки, а после освобождения щиток должен возвращать механизм в рабочее положение. Эксплуатация пилы с заедающим приводом, неполной фиксацией или поврежденной тормозной лентой недопустима. Такой порядок проверки помогает убедиться, что заменена нужная деталь и вся система собрана согласованно.
