Механизм рычага тормоза цепи для бензопилы Stihl MS 180

Механизм рычага тормоза цепи для Stihl MS 180

Деталь предназначена для восстановления привода цепного тормоза бензопилы Stihl MS 180. Она находится между передним защитным щитком руки и внутренними деталями тормозного механизма, принимая движение щитка и передавая его дальше к деталям, которые управляют тормозной лентой. Сам рычаг не заменяет весь тормоз в сборе: это отдельная часть привода, поэтому при ремонте нужно оценивать состояние ленты, пружин, тяги, шайбы, фиксатора и мест установки.

Назначение и работа механизма

При перемещении переднего защитного щитка вперед цепной тормоз переводится в положение блокировки, а при отводе щитка к передней рукоятке — освобождается. Рычажный механизм обеспечивает механическую связь между этими движениями и остальными деталями тормоза. Исправная геометрия рычага, свободное движение в точках сочленения и правильная установка необходимы для полного хода щитка и четкой смены положений. Если деталь деформирована, заедает, имеет поврежденные вилочные концы или чрезмерный люфт, привод следует разобрать и проверить до дальнейшей работы пилой.

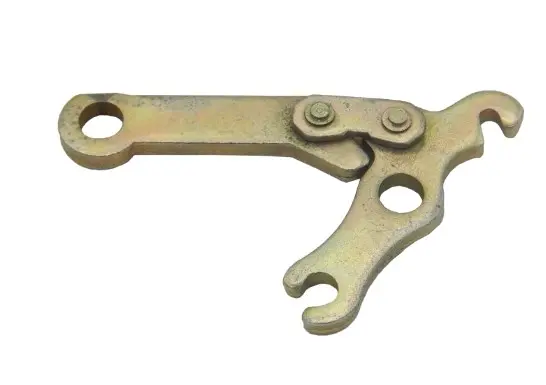

Конструкция выполнена в виде компактной металлической системы из нескольких соединенных пластин. Она имеет удлиненное плечо с круглым отверстием, фигурную часть с дополнительным отверстием, открытые вилочные окончания и подвижное сочленение. Такая форма рассчитана на конкретное расположение деталей внутри бензопилы. Отверстия и вырезы здесь служат посадочными и контактными точками, поэтому даже внешне похожий рычаг от другой серии нельзя выбирать только по общему назначению.

Как проверить совместимость

Основной ориентир для этой позиции — бензопила Stihl MS 180. Перед заказом сравните снятый механизм с новым по общей форме, направлению длинного плеча, расположению круглых отверстий, конфигурации обоих вилочных концов и взаимному положению шарнирных частей. Одновременно проверьте исполнение самой пилы: внутри одной модельной линейки могут встречаться разные годы выпуска и варианты компоновки. Если старой детали нет, подбор лучше вести по схеме цепного тормоза именно вашей модификации и по всем точкам сопряжения, а не по одному названию модели.

Не следует путать этот механизм с передним защитным щитком, тормозной лентой или пружиной. В деталировке MS 180 рычаг указан отдельно от щитка руки, шайбы, тяги, стопорного кольца, тормозной ленты, плоской и растяжной пружин. Поэтому заранее осмотрите весь разобранный привод: замена одного рычага не устранит неисправность, если повреждены соседние крепления, лента или пружинные детали.

Установка и проверка после ремонта

При монтаже механизм должен занять штатное положение без подгибания и принудительного совмещения отверстий. Шарнирные участки устанавливают без перекоса, а шайбу, тягу и фиксатор возвращают в предусмотренной схемой последовательности. Поскольку рядом расположены пружины тормоза, разборка и сборка требуют подходящего инструмента и контроля удерживаемого ими усилия. Если нет опыта ремонта цепного тормоза, работу разумно поручить специалисту по бензопилам.

После сборки передний щиток должен свободно перемещаться и уверенно фиксироваться в обоих положениях. До начала пиления проверьте работу тормоза по инструкции к Stihl MS 180: при включенном тормозе цепь должна оставаться заблокированной, а щиток — двигаться без заеданий. Не повышайте обороты и не начинайте рез без предварительной проверки. Этот механизм подходит для ремонта, когда требуется восстановить передачу движения от ручки тормоза к внутренней части привода, сохранив штатную компоновку бензопилы.
