Лента тормоза цепи бензопилы для Goodluck EVO

Лента тормоза цепи бензопилы для Goodluck EVO охватывает барабан сцепления и при срабатывании тормоза затягивается вокруг него. За счёт трения она останавливает вращение барабана и движение пильной цепи. Эта деталь нужна при ремонте тормоза, если установленная лента изношена, повреждена или больше не обеспечивает нормальное торможение.

Конструкция и работа

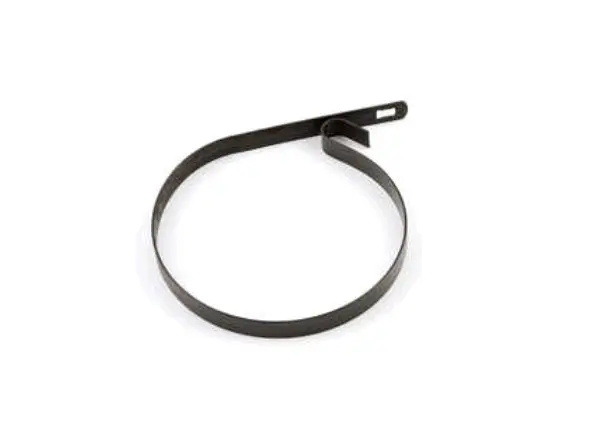

Лента имеет форму незамкнутого кольца с концами разной формы: на одном расположен вытянутый участок с продолговатым отверстием, другой выполнен с отгибом. При подборе эти участки так же важны, как размер кольца: они должны совпасть с креплением и приводом тормоза. Внутренняя поверхность ленты контактирует с барабаном при торможении, а после отпускания механизма должна освобождать его без постоянного трения.

Когда требуется замена

Повод осмотреть ленту — замедленное срабатывание тормоза, неполная остановка цепи либо подклинивание после отключения тормоза. На снятой детали проверяют трещины, разрывы, заметное истончение, глубокие борозды и деформацию концов. Причиной повреждения могут стать перегрев при работе с затянутым тормозом, износ контактной поверхности и неправильная сборка. Одного изменения цвета недостаточно для оценки состояния: проверяют также форму и целостность ленты.

Неисправность тормоза не всегда связана только с лентой. Одновременно осматривают поверхность барабана, места зацепления концов, рычаги и пружину механизма. Канавки и заусенцы на барабане могут ускорять износ новой детали, а заедающий привод мешает ей полностью затягиваться или отпускаться. Повреждённые сопряжённые детали заменяют по результатам осмотра; установка одной ленты не устраняет износ всего механизма.

Что сверить при подборе

Сравните снятую деталь с заменой по ширине и толщине полосы, диаметру и форме кольца, общей длине, расположению отверстия и направлению отгибов. Проверьте, как концы входят в крепления и где лента проходит относительно барабана и корпуса тормоза. Если старая лента разорвана или сильно деформирована, её размеры лучше дополнительно сверить с каталогом деталей конкретной пилы. Одного сходства кольцевой формы недостаточно: несовпадение креплений мешает правильной работе привода.

Установка и проверка

Замену выполняют на остывшей бензопиле с заглушённым двигателем и отсоединённым колпачком свечи. Положение тормозного механизма при снятии крышки выбирают по инструкции пилы. Перед разборкой запоминают маршрут ленты и положение её концов. Пружина тормоза находится под нагрузкой, поэтому её освобождают предусмотренным для этого механизма способом. Новую ленту укладывают без перекручивания и принудительного подгибания креплений.

Контактные поверхности ленты и барабана оставляют без масла и смазки. После сборки проверяют посадку концов, переключение механизма и полное освобождение барабана при отпущенном тормозе. Функциональную проверку проводят по инструкции бензопилы до начала пиления. Слишком тесная посадка вызывает трение и нагрев, а избыточный зазор или неверное зацепление концов могут помешать остановке цепи. Если тормоз срабатывает нестабильно или не отпускается полностью, пилу не используют до устранения причины.
