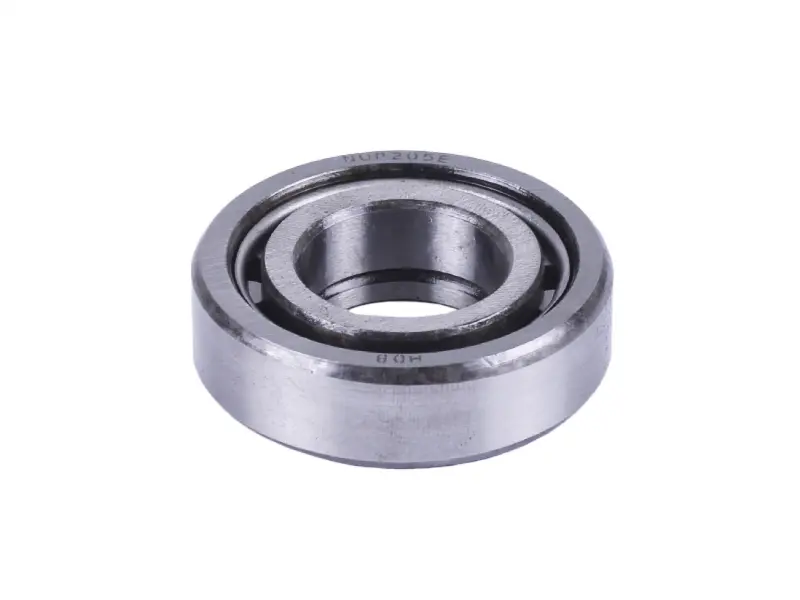

Подшипник роликовый NUP205 (92205) 25х52х15 мм вторичного вала мототрактора Shifeng 240

Подшипник роликовый NUP205 (92205) 25х52х15 мм для вторичного вала мототрактора Shifeng 240

Однорядный подшипник с короткими цилиндрическими роликами занимает место опоры вторичного вала коробки передач мототрактора Shifeng 240. Посадочные размеры: внутренний диаметр 25 мм, наружный 52 мм, ширина 15 мм, масса около 0,13 кг. В отечественной системе обозначений эта же позиция проходит под номером 92205, а на торце наружного кольца выполнена маркировка NUP205E, поэтому при подборе по старым каталогам можно опираться сразу на оба индекса.

Конструкция и назначение

Наружное кольцо выполнено с двумя бортами, внутреннее имеет один цельный борт и отдельное упорное кольцо, которое снимается со стороны разъема. Такая схема удерживает вал от осевого смещения в обе стороны и одновременно принимает высокую радиальную нагрузку от шестерен трансмиссии. Ролики опираются на дорожки качения по линии контакта, а не по точке, поэтому радиальная грузоподъемность заметно выше, чем у шарикового подшипника тех же габаритов, а допустимая частота вращения остается высокой.

Кольца разъемные: внутреннее вместе с роликовым комплектом надевается на вал отдельно от наружного, которое садится в гнездо картера. Благодаря этому вал с шестернями заводится в корпус уже собранным, и не приходится одновременно запрессовывать деталь и по валу, и по гнезду. Исполнение открытое, без уплотнений: смазку подшипник получает из общей масляной ванны трансмиссии, поэтому уровень и чистота масла напрямую определяют его ресурс.

Характеристики

• Тип: роликовый радиальный однорядный с короткими цилиндрическими роликами
• Конструктивное исполнение NUP: два борта на наружном кольце, борт и отдельное упорное кольцо на внутреннем
• Внутренний диаметр: 25 мм
• Наружный диаметр: 52 мм
• Ширина: 15 мм
• Масса: около 0,13 кг
• Обозначение по отечественной системе: 92205
• Исполнение открытое, смазка из масляной ванны коробки передач

Как подобрать замену

Снимите со старой детали три размера — посадочный диаметр под вал, диаметр гнезда в картере и ширину кольца; они должны совпасть с 25х52х15 мм. Затем проверьте серию: NU вообще не фиксирует вал в осевом направлении, NJ удерживает его только в одну сторону, NUP — в обе. Установка соседней серии вместо NUP меняет схему фиксации вала и оборачивается осевым люфтом трансмиссии, поэтому подменять обозначение не стоит. Маркировку на торце снятого подшипника тоже стоит сверить перед покупкой, а если кольца проворачивались в посадочных местах, заодно проверьте состояние вала и гнезда.

Когда пора менять опору вала

Опору вторичного вала обычно меняют при появлении гула и воя со стороны коробки, который усиливается с оборотами, при заметном радиальном люфте вала, затрудненном включении передач, нагреве корпуса в районе опоры и металлической стружке на магните сливной пробки. Меняют подшипник и профилактически — при разборке коробки, замене шестерен или сальников, чтобы не вскрывать трансмиссию повторно из-за детали, которая уже отработала свой ресурс.

При установке нагревайте внутреннее кольцо или прикладывайте усилие только к тому кольцу, которое напрессовывается: удары через ролики оставляют вмятины на дорожках и убивают новый подшипник еще до запуска. Посадочные поверхности вала и гнезда очистите от задиров и старого герметика, проследите за ориентацией упорного кольца относительно борта внутреннего кольца, а после сборки залейте трансмиссионное масло до нужного уровня и проверните вал рукой — вращение должно быть плавным, без заеданий, стуков и осевого перемещения.
