Трубка поворотного наконечника левая для мототрактора AMG

Трубка поворотного наконечника левая для мототрактора AMG

Стальная трубка левой стороны рулевого привода мототрактора AMG передаёт усилие от рулевой тяги к поворотному кулаку переднего колеса. От её состояния напрямую зависит, насколько точно машина держит заданное направление на длинном гоне и одинаково ли отзываются передние колёса при повороте вправо и влево. Деталь рассчитана на левый борт передней оси и работает в паре с ответной правой трубкой.

Что представляет собой деталь

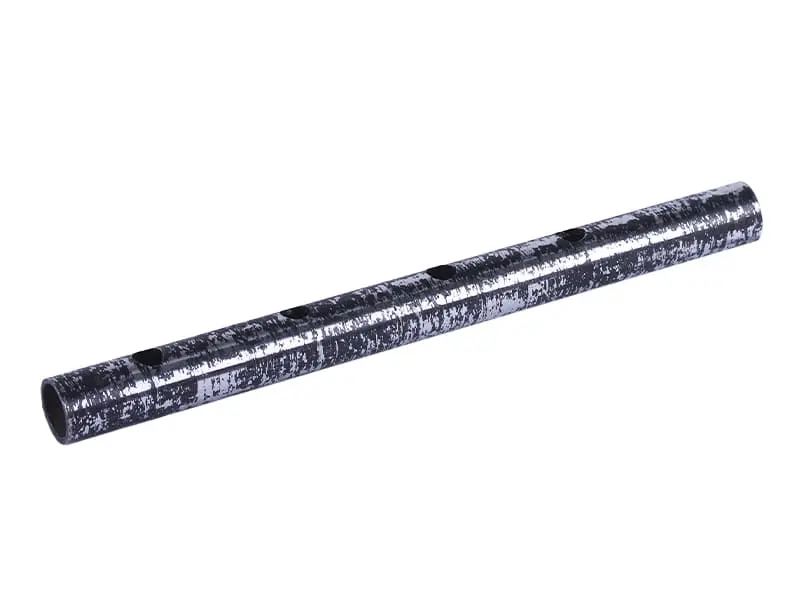

Основа — цельная стальная труба круглого сечения с открытыми торцами под посадку ответного наконечника. Вдоль корпуса расположен ряд сквозных отверстий с равномерным шагом: по ним положение трубки фиксируется болтом или пальцем, а сама линейка отверстий задаёт ступенчатую настройку вылета. Такой способ регулировки удобен тем, что нужную длину плеча выставляют обычным ключом, не подрезая и не наваривая металл. Снаружи корпус покрыт защитной эмалью с молотковой фактурой, стойкой к сколам на торцах и кромках отверстий.

Преимущества

• Ряд сквозных отверстий по всей длине — вылет выставляется ступенчато, а схождение передних колёс правится на месте без сварочных работ.
• Цельная стальная труба без стыков и сварных швов по телу — корпус спокойно держит знакопеременные нагрузки рулевого привода на неровном поле.
• Молотковое эмалевое покрытие — металл защищён от коррозии там, где деталь постоянно принимает на себя влагу, пыль и грязь из-под переднего колеса.
• Открытые торцы под посадку ответной части — сборка и разборка передней оси выполняются обычным гаражным инструментом.

Когда трубку меняют

• в рулевом приводе появился люфт, руль «пустой» в среднем положении;
• тело трубки погнуто после наезда на препятствие или работы с тяжёлой навеской;
• разбиты посадочные отверстия, фиксирующий болт болтается и не держит выставленную длину;
• передние колёса по-разному отзываются вправо и влево, а регулировка схождения больше не даёт результата;
• очаги коррозии по телу и торцам после нескольких сезонов работы без обслуживания.

Как подобрать

Перед покупкой снимите старую трубку и сверьте по ней три вещи: сторону установки, наружный диаметр тела и посадочный размер торца под наконечник, а также шаг и диаметр отверстий фиксации. Отдельно измерьте рабочую длину от торца до крайнего отверстия — по ней проверяют, хватит ли диапазона регулировки на вашей передней оси. Мототракторы, собранные на базе мотоблоков, часто получают переднюю ось от разных комплектов переоборудования, поэтому сравнение с демонтированной деталью надёжнее любого подбора «на глаз».

Установка

Работу удобнее выполнять на вывешенной передней оси. Снимите фиксирующий болт, выньте старую трубку, очистите посадочные места от грязи и старой смазки, при необходимости прогоните резьбу крепежа. Новую деталь поставьте на прежнюю позицию отверстий, наживите болт, затем выставите схождение передних колёс и только после этого затяните крепёж окончательно. Через несколько первых часов работы проверьте затяжку повторно и убедитесь, что руль возвращается в среднее положение без закусываний, а в приводе нет ощутимого люфта.

Держать такую трубку в запасе разумно всем, кто выезжает на мототракторе в поле с плугом, прицепом или фрезой: рулевой привод здесь нагружен постоянно, а восстановление разбитой детали кустарным способом почти всегда заканчивается повторной разборкой передней оси.
