Трубка правого поворотного наконечника рулевой тяги мототрактора AMG

Трубка правого поворотного наконечника рулевой тяги мототрактора

Правая трубка рулевой тяги — силовой стержень передней управляемой оси мототрактора. В её торец ставится рулевой наконечник, а сама трубка передаёт усилие от рулевого механизма к поворотному кулаку правого колеса. Пока деталь ровная, а посадочные места не разбиты, руль держит направление чётко, передние колёса не рыскают по колее и изнашивают резину равномерно.

Конструкция детали

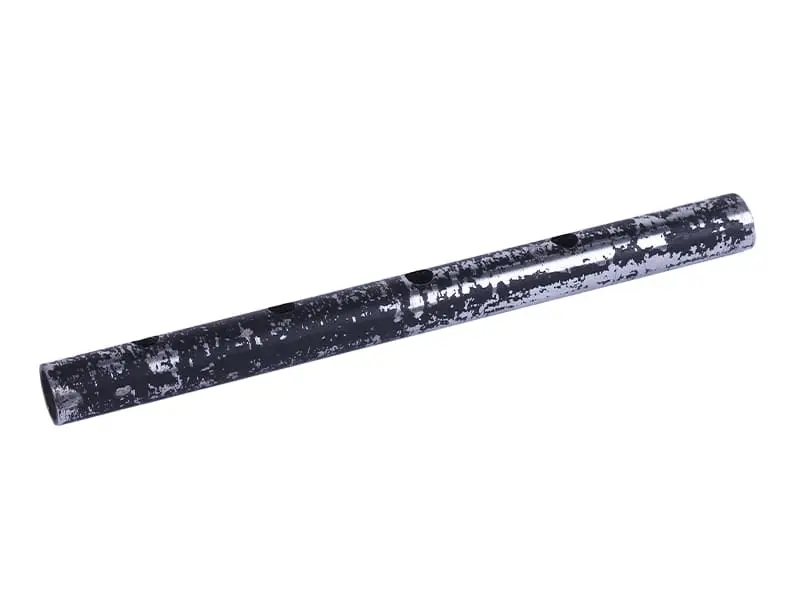

Основа — отрезок стальной трубы круглого сечения с ровно обрезанными торцами. Вдоль одной стороны выполнен ряд сквозных отверстий: через них наконечник или соединительный палец фиксируется в выбранном положении, поэтому рабочую длину тяги можно подобрать под ширину колеи и геометрию переднего моста конкретной машины. Наружная поверхность окрашена в тёмный цвет, что снижает риск появления ржавчины при работе по влажному грунту и при хранении техники в неотапливаемом помещении. Круглое сечение одинаково хорошо держит нагрузку на сжатие и на растяжение — именно такие усилия возникают при повороте колёс под нагруженным передком.

Когда трубку пора менять

Рулевая тяга принимает на себя удары от колёс, поэтому её меняют по вполне понятным признакам:

• труба погнута после наезда на камень, пень или борозду — схождение уже не выставляется в норму;
• отверстия разбиты до овала: появляется стук на малой скорости и запаздывание реакции на поворот руля;
• сорванная или растянутая резьба в торце — наконечник не затягивается и остаётся подвижным;
• глубокая коррозия, трещины у отверстий или следы прежней сварки рядом с посадочным местом.

Как подобрать замену

Снимите старую тягу и сверьте с ней новую по нескольким размерам — тогда сборка пройдёт без подгонки по месту:

• общая длина трубки от торца до торца;
• наружный диаметр и толщина стенки;
• диаметр отверстий, расстояние между ними и отступ от торца;
• сторона установки: правая деталь не всегда зеркальна левой, у сторон отличается направление резьбы наконечника;
• тип ответного наконечника — под какую резьбу и какой конус он рассчитан на вашей машине.

Установка и регулировка

Работу удобнее делать на ровной площадке с разгруженным или вывешенным передком. Наконечники выкручивают, считая обороты, переставляют на новую трубку и наживляют без окончательной затяжки. Дальше выставляют схождение передних колёс: замеряют расстояние между ободами спереди и сзади на уровне оси, вращением тяги добиваются нужной разницы, а затем затягивают контргайки и фиксирующий палец. После первых часов работы соединения проверяют повторно — свежая сборка обычно немного проседает.

Где применяется

Позиция рассчитана на рулевую трапецию мототрактора, включая машины, собранные на базе мотоблока с адаптером и заводским рулевым управлением. Правая и левая трубки вместе образуют полный набор поперечных тяг передней оси. Если правая уже деформирована, левую тоже стоит осмотреть: удар они чаще получают одновременно, а менять пару удобнее за один заход, чтобы схождение выставлять только один раз.
