Подшипник выжимной в сборе КПП минитрактора AMG-2

Подшипник выжимной в сборе КПП минитрактора AMG-2

Узел выключения сцепления передает усилие от привода педали или рычага на нажимной диск и разъединяет двигатель с коробкой передач при переключении и остановке. Собранный вариант снимает вопрос подбора отдельного подшипника, корпуса и втулки: деталь становится на посадочное место коробки целиком и сразу готова к работе.

Конструкция

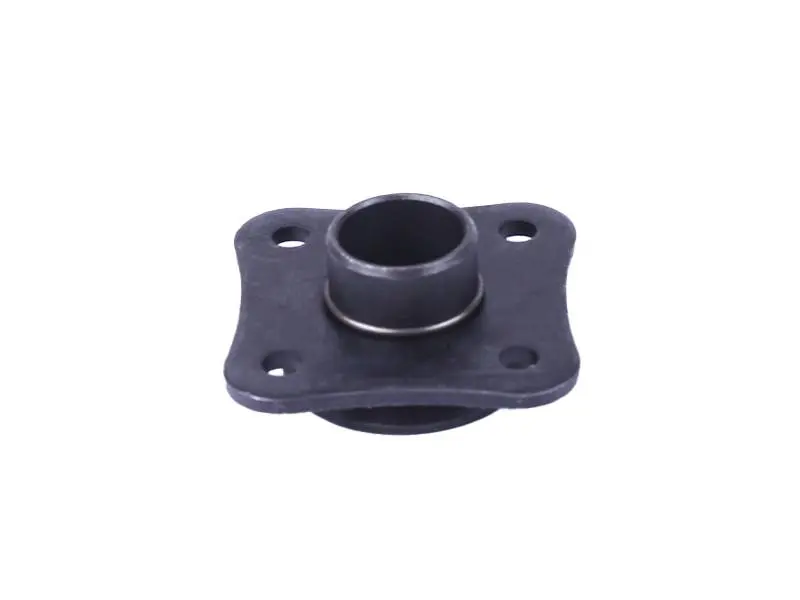

Основа — стальной корпус с плоским фланцем и центральной цилиндрической ступицей. Внутри ступицы размещен подшипник: он вращается вместе с ведомой частью привода сцепления и одновременно воспринимает осевое усилие при выжиме. Фланец имеет четыре крепежных отверстия, разнесенных по углам, — такая схема удерживает деталь на корпусе коробки без перекоса и оставляет ступицу соосной первичному валу. Корпус выполнен в темном матовом исполнении, посадочные поверхности обработаны под точную установку без подгонки.

Когда пора менять узел

• Гул, свист или скрежет появляются при нажатии на педаль и пропадают после ее отпускания.
• Сцепление ведет: передачи включаются с хрустом, техника дергается при трогании.
• Педаль стала тугой, ход неравномерный, при выключении чувствуются рывки.
• Появился люфт ступицы, на посадочных поверхностях заметна выработка, из подшипника выдавило смазку.
• Разбиты или вытянуты крепежные отверстия фланца, есть трещины и забоины по кромке.

Как подобрать замену

Снятая деталь остается лучшим образцом для сравнения. Перед покупкой измерьте наружный диаметр ступицы и ее длину, внутренний диаметр, которым узел садится на вал или направляющую втулку, а также диаметр четырех отверстий фланца и расстояния между ними. Отдельно проверьте толщину фланца и вылет ступицы: от этого зависит, попадет ли подшипник в рабочую зону лепестков или рычагов выжима и хватит ли свободного хода привода. Если трансмиссия уже ремонтировалась или собиралась из разных комплектов, ориентируйтесь на фактические размеры снятого узла, а не на паспортные данные машины — у минитракторов и мототракторов разных лет выпуска посадочные размеры коробок отличаются.

Установка и обслуживание

Перед монтажом очистите посадочную плоскость коробки от остатков старого уплотнения и задиров, осмотрите вилку или рычаг выжима и поверхность, по которой перемещается узел. Болты фланца затягивайте равномерно крест-накрест, без перетяжки: перекошенный фланец сразу дает биение и ускоренный износ подшипника. После сборки выставьте свободный ход привода — постоянное поджатие подшипника к диафрагме относится к самым частым причинам преждевременного выхода узла из строя. Смазку в сборе не промывают растворителями, достаточно защитить деталь от абразива и подтеков масла из коробки.

Позиция рассчитана на владельцев минитракторов и мототракторов, которые обслуживают трансмиссию самостоятельно и меняют изношенный узел выключения сцепления вместе с корпусом. Если при ремонте снимаются корзина и ведомый диск, оцените их состояние заодно: ресурс всех элементов привода сцепления расходуется одновременно, и повторная разборка коробки ради одной детали обойдется дороже полной ревизии за один заход.
