Правая тормозная машинка (ГТЦ) Yamaha JOG с рычагом

Правая тормозная машинка Yamaha JOG с рычагом

Главный тормозной цилиндр предназначен для управления передним гидравлическим тормозом скутера Yamaha JOG. Узел устанавливается на правую сторону руля: при нажатии на рычаг поршень внутри цилиндра создает давление тормозной жидкости, которое передается по шлангу к суппорту. Такая деталь требуется при повреждении корпуса или рычага, нарушении герметичности цилиндра, подклинивании механизма либо неудовлетворительном состоянии посадочных мест старой машинки.

Конструкция и назначение

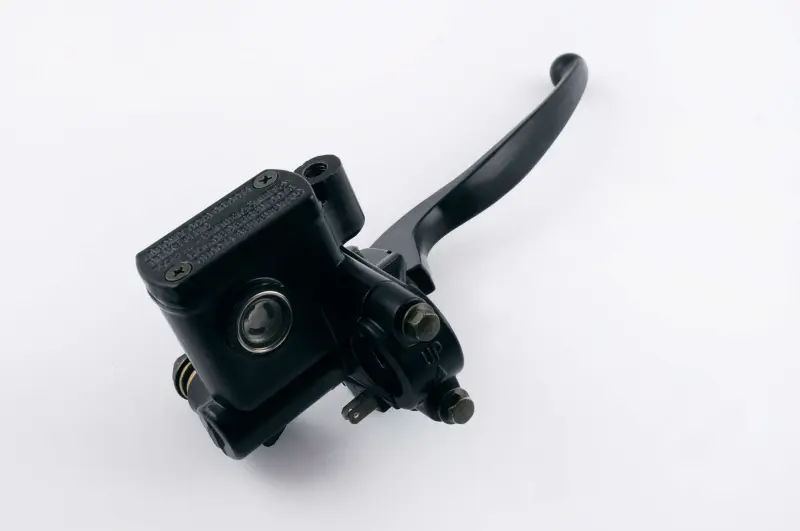

Машинка объединяет в одном корпусе главный цилиндр, прямой ручной рычаг, встроенный бачок тормозной жидкости и крепежный хомут для установки на руль. Бачок закрыт прямоугольной крышкой, зафиксированной двумя винтами. Корпус и рычаг имеют черное исполнение. В верхней части предусмотрена резьбовая бобышка, поэтому при подборе следует учитывать расположение соответствующего крепления на штатной детали.

Рычаг передает усилие непосредственно поршневому механизму ГТЦ. Давление жидкости затем приводит в действие суппорт переднего дискового тормоза. Исправная машинка должна обеспечивать свободный ход рычага без заеданий, возвращение рычага после отпускания и герметичность соединений. Неравномерное движение, следы подтекания, повреждение бачка или резьбы, чрезмерный люфт и невозможность нормально прокачать тормозной контур служат основаниями для замены узла.

Что проверить перед выбором

Обозначение Yamaha JOG охватывает несколько поколений и исполнений скутера, поэтому одного названия модели недостаточно для безошибочного подбора. Сравните новую машинку со снятой деталью по следующим признакам:

• Сторона установки: этот вариант рассчитан на правую сторону руля и управление передним тормозом.
• Крепление к рулю: должны совпадать форма хомута, его посадка и положение стяжных винтов.
• Подключение гидролинии: проверьте расположение и направление присоединения тормозного шланга, чтобы линия укладывалась без натяжения и резких перегибов.
• Геометрия рычага: сопоставьте длину, изгиб, ось и положение рычага относительно рукоятки газа и облицовки руля.
• Форма бачка: крышка и корпус не должны упираться в пластик, приборы или другие детали при повороте руля.
• Дополнительные посадочные места: сравните расположение верхней резьбовой бобышки и находящихся снизу креплений с исходным узлом.

Особенно внимательно проверяйте соответствие, если на скутере ранее меняли руль, тормозной шланг, облицовку или отдельные детали управления. Совпадение только по общему названию Yamaha JOG не подтверждает совместимость со всеми модификациями семейства.

Установка и ввод в работу

Перед монтажом осмотрите резьбы, крышку бачка, рычаг, ось и место присоединения гидролинии. Машинку закрепляют в положении, при котором рычаг удобно нажимается, а бачок не наклонен чрезмерно. Тормозной шланг устанавливают с исправными уплотнениями и без перекручивания. После подключения систему заполняют жидкостью типа, указанного производителем конкретного скутера, и полностью удаляют из нее воздух.

До начала поездки проверьте отсутствие подтеканий, стабильность усилия на рычаге и свободное вращение руля от упора до упора. Шланг не должен натягиваться, касаться подвижных деталей или менять положение машинки. Работы с гидравлическим тормозом требуют аккуратной сборки и правильной прокачки; при отсутствии соответствующего опыта установку стоит поручить специалисту. Правильно подобранный правый ГТЦ возвращает штатный способ управления передним тормозом и позволяет заменить изношенную машинку без переделки принципа работы системы.
