Опорный подшипник рулевой колонки — деталь, от состояния которой напрямую зависит, насколько точно мотоцикл держит траекторию и слушается руля. Он устанавливается в рулевой стакан рамы и воспринимает нагрузку от вилки и траверс: вес передней части мотоцикла, удары от неровностей, усилия при торможении и боковые нагрузки в поворотах. Пока дорожки качения целые, руль поворачивается плавно и без закусываний, а вилка стоит в стакане без продольного люфта.

Конструкция

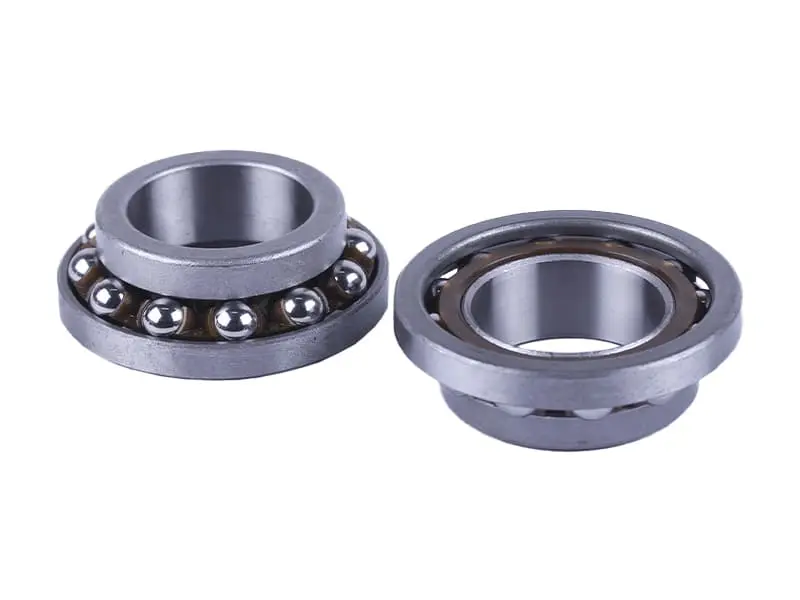

Подшипник шариковый, с выраженным буртиком на кольце: такая форма позволяет ему точно сесть в посадочное место рулевого стакана и работать под комбинированной нагрузкой — одновременно радиальной и осевой. Шарики уложены в сепаратор равномерно по окружности, поэтому усилие от вилки распределяется по всей дорожке, а не собирается в одной точке. Кольца стальные, с закалёнными дорожками качения, рассчитанными на ударный характер работы: у эндуро и кроссовой техники передняя часть постоянно получает нагрузку от ям, корней, бордюров и приземлений, и рулевая колонка принимает эти удары первой.

Когда пора менять

• Руль подклинивает в положении прямо и не доворачивается плавно от лёгкого толчка пальцем.
• При торможении передним тормозом в районе рулевого стакана слышен и чувствуется стук.
• Появился продольный люфт вилки, который не уходит после подтяжки гайки рулевой колонки.
• При медленном вращении руля из стакана слышен хруст или ход ощущается неравномерным.
• После разборки на дорожках заметны раковины, выработка ступенькой, потемневшая смазка с металлической пылью.

Подбор

В рулевой колонке работают два подшипника — верхний и нижний, поэтому менять их принято комплектом: даже если рассыпался только нижний, верхний прошёл тот же пробег и вскоре потребует такой же операции, а повторная разборка передней части обходится дороже самой детали. Перед покупкой сравните снятую деталь с новой по трём размерам: внутренний диаметр под шток нижней траверсы, наружный диаметр по посадке в стакан рамы и общая высота кольца с учётом буртика. Стоит также посмотреть, какого типа обоймы стоят в вашем стакане: на части китайских эндуро и кроссовых моделей применяются шариковые подшипники с буртиком, а на других — конические роликовые, и они между собой не взаимозаменяемы.

Установка

Старые обоймы выбивают из стакана мягкой выколоткой крест-накрест, чтобы не перекосить кольцо, после чего посадочные места зачищают от остатков старой смазки и заусенцев. Новый подшипник запрессовывают ровно, прикладывая усилие только к тому кольцу, которое заходит в посадку. Перед сборкой дорожки и шарики плотно набивают консистентной смазкой — на бездорожье именно смазка защищает подшипник от воды и абразива. Гайку рулевой колонки затягивают до полного исчезновения люфта, но без пережима: руль должен свободно уходить в сторону от собственного веса, а вилка не должна иметь хода вперёд-назад.

Замена подшипников рулевой колонки сразу возвращает мотоциклу управляемость: пропадает стук на торможении, руль перестаёт тянуть в прямое положение, передняя часть точнее отрабатывает траекторию на разбитой грунтовке. Держать такой подшипник в запасе разумно всем, кто ездит по бездорожью, моет технику под давлением и регулярно перебирает переднюю подвеску.
