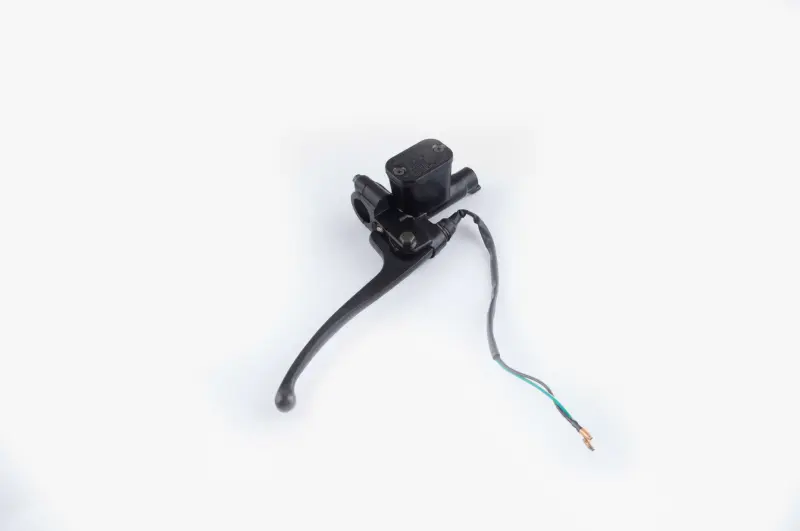

Главный тормозной цилиндр Yamaha JOG, правый

Правый главный тормозной цилиндр Yamaha JOG

Тормозная машинка устанавливается на правой стороне руля скутера Yamaha JOG и управляет передним гидравлическим тормозом. При нажатии на рычаг поршень главного цилиндра создает давление тормозной жидкости, которое через шланг передается к суппорту. Такая конструкция объединяет рычаг, корпус цилиндра, бачок с крышкой и крепление к рулю в одном компактном узле. Также предусмотрен провод выключателя стоп-сигнала: он нужен для включения заднего фонаря во время торможения.

Деталь подходит для ремонта скутера, если установленная машинка повреждена после падения, имеет изношенный рычажный механизм, не удерживает давление либо пропускает жидкость в районе корпуса, поршня или соединения со шлангом. Замена узла также актуальна при повреждении крышки бачка, крепления на руле или посадочного места рычага. После установки исправного цилиндра усилие руки снова преобразуется в гидравлическое давление, необходимое для работы переднего суппорта.

Что проверить при подборе

Обозначение Yamaha JOG охватывает разные поколения и модификации скутеров, поэтому одного названия модели недостаточно для безошибочного выбора. До заказа сравните машинку со снятой деталью: она должна располагаться справа, соответствовать форме рулевого крепления и иметь подходящее положение бачка. Отдельно проверьте конфигурацию места подключения тормозного шланга, направление его выхода, геометрию рычага и расположение выключателя стоп-сигнала. Эти признаки важны для правильного размещения детали рядом с правым пультом и свободной укладки шланга при повороте руля.

• Сторона установки: правая сторона руля.
• Назначение: управление передним гидравлическим тормозом скутера.
• Конструкция: корпус главного цилиндра, тормозной рычаг, встроенный бачок с крышкой и рулевой зажим.
• Электрическое подключение: провод от выключателя стоп-сигнала необходимо сопоставить со штатной проводкой конкретной модификации.
• Модельная привязка: Yamaha JOG; точную версию скутера следует уточнить по году выпуска, коду модели и конструкции штатной детали.

Установка и обслуживание

Перед монтажом сравнивают расположение всех точек крепления и соединений, затем фиксируют корпус на руле без перекоса. Тормозной шланг подключают с подходящими уплотнениями и размещают так, чтобы он не натягивался и не перегибался во всем диапазоне поворота руля. Провод выключателя подключают к предусмотренным контактам штатной проводки. Крышка бачка после заполнения должна быть установлена ровно, а соединения — оставаться сухими при многократном нажатии на рычаг.

После размыкания гидравлической системы требуется заполнение подходящей для скутера тормозной жидкостью и удаление воздуха. Пока в каналах остаются пузырьки, рычаг может иметь чрезмерно мягкий или увеличенный ход, а передача усилия к суппорту будет нарушена. По завершении работ проверяют герметичность соединения со шлангом, возврат рычага, включение стоп-сигнала и отсутствие контакта рычага с другими деталями руля. Техническое обслуживание тормозов рекомендуется поручать специалисту, поскольку правильное подключение и прокачка непосредственно влияют на работу переднего тормоза.

Когда нужна замена

Поводом для диагностики машинки становятся подтеки, изменение привычного хода рычага, невозможность создать устойчивое давление, повреждение корпуса или люфт в месте крепления рычага. Однако похожие признаки могут быть связаны со шлангом, суппортом или наличием воздуха в системе. Перед заменой стоит проверить весь передний тормозной привод, а при выборе новой детали — сопоставить ее конструкцию со штатным узлом. Такой подход помогает избежать несовпадения крепления, подключения шланга или контактов стоп-сигнала.
